あらゆる
カスタマイズ
に対応
幅広い
業界で
採用
交換
コストを
削減

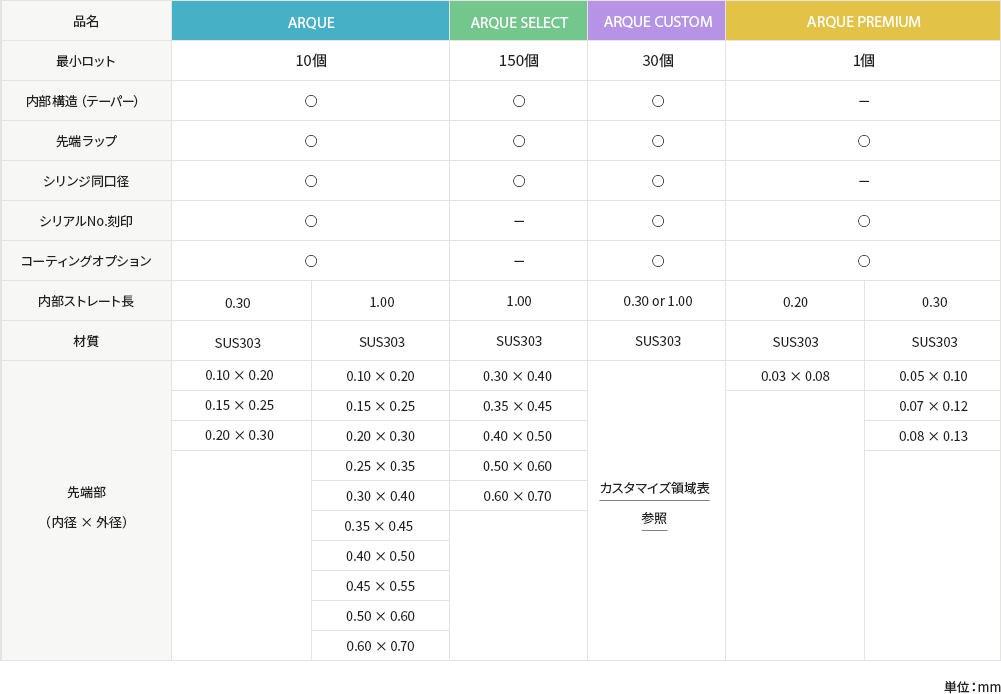

標準品のARQUEをベースに
4種をラインナップしています。
価格・用途に合わせて選択ください。
テクダイヤ主力ノズル
品番ラインナップに優れ
コーティング有無
ストレート選択が可能
基本スペックはそのままに
需要の高い
品番のみを抽出し
価格を抑えた新モデル

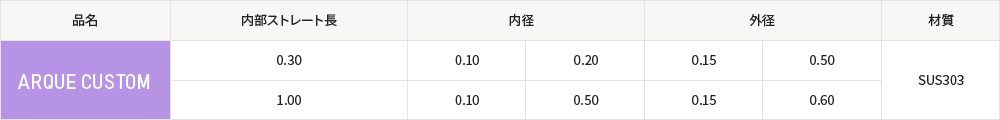

ARQUE形状をベースとし
ストレート長の選択
先端部内外径の
カスタムが可能
研究開発を用途とした
極細かつ高精度な
オンリーワンノズル
あらゆるカスタマイズに対応し、最適な塗布を実現します
各社仕様に応じて選択ください。詳しくはお問い合せください。
詳しくはお問い合わせください

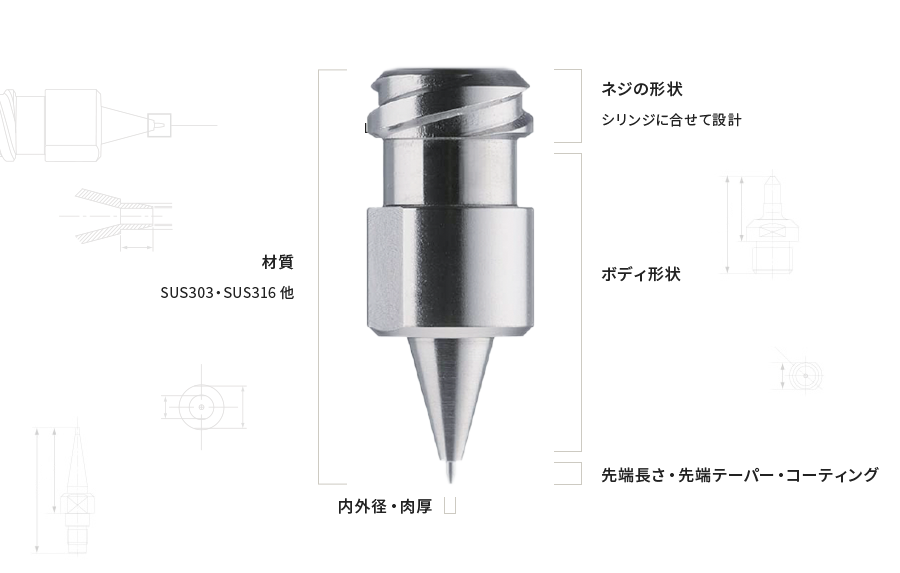

精密機械加工を得意とするテクダイヤならではのカスタム品です。
お客様の使用用途に合わせ、カスタム製作いたします。
- カスタム例 -
ノズルの先端を楕円にする事でチップ形状(サイズ)に合わせ、2点塗布を1点塗布に短縮し、生産タクトが向上します。
近年主流となっている描画塗布(クロスパターン)や、4点塗布を1点塗布で実現し、コストダウンを可能とします。

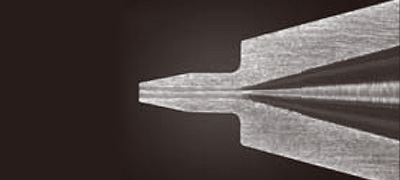

塗布エリアが狭いところに最適化されたノズルです。デバイス内に狭域に起きやすい、パッケージ本体との干渉を避けるため、ノズルの内径はそのままに、外径を小さくしています。

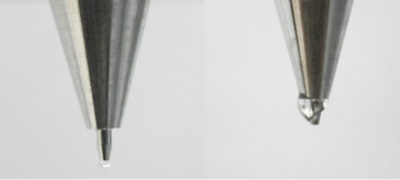

低粘度ペースト使用時に、液ダレ等の問題に強いノズルです。配管抵抗を利用したロングノズルを用いることで、低粘度ペーストの塗布コントロールが不安定であった0.1MPa以下の低圧塗布管理も可能としました。

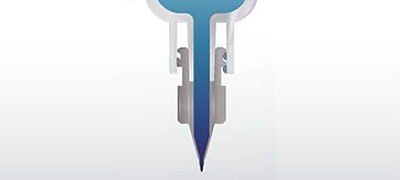

ペースト材の供給を、従来の移動型から、自動供給型にするノズルです。従来は、塗布毎に材料トレーに取りに向かう動作が必要でしたが、シリンジから垂直式にノズルに供給することを可能とし、移動する動作を省略することでタクトを向上します。

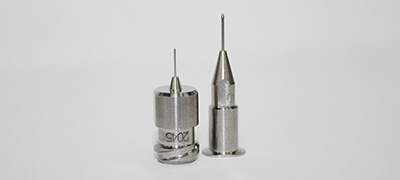

精密ノズル本来の役割に、最も近づけた形状のノズルです。フルボディノズルは、材料の特性変化の解決の他に、交換時の位置決め作業を容易にし、洗浄性の向上にも効果があります。
低粘度から高粘度の
液剤に対応
液剤に適した
塗布ソリューションをご提案
乳酸菌 / ハンダペースト剤 / 接着剤 / UV硬化剤 / 光硬化剤 / 導電性接着剤 / 非導電性接着剤 / シリコン / エポキシ樹脂 / アンダーフィル / 電解剤 / フィラー入り接着剤 / スラリー / 紫外線硬化剤 / 銀ペースト
カメラモジュール
バイオマテリアル
プリンティング
水晶デバイス
液晶パネル
LED
センサー
マイクロファイバー
レンズユニット
