高周波 ・ 光デバイス用セラミック製品 セラミック製品検索

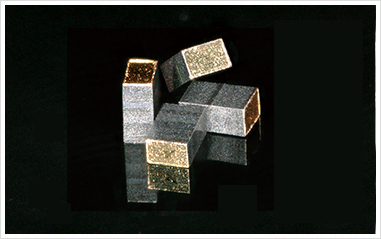

グラウンド・ブロック

セラミックながらインピーダンス特性に優れたグラウンド・ブロック。
実装もしやすく、完全カスタマイズが可能です。

特長

  • サイズ、厚み、電極構成の完全カスタマイズが可能
  • 高周波帯域における低インピーダンスを実現
  • 実装時の接着剤の這い上がりを抑制
  • 実装時やワイヤーボンディング時の認識が容易

用途

  • グラウンドへの接続
  • ワイヤー長さ短縮
  • 高周波、光通信用部品との併用

製品リスト

パーツNo. 外形サイズ(L×W×t)
(mm)
TGB025013015 0.25 x 0.13 x 0.15
TGB025025015 0.25 x 0.25 x 0.15
TGB025013025 0.25 x 0.13 x 0.25
TGB025025025 0.25 x 0.25 x 0.25
TGB050013015 0.50 x 0.13 x 0.15
TGB050025015 0.50 x 0.25 x 0.15
TGB050050015 0.50 x 0.50 x 0.15
TGB050013025 0.50 x 0.13 x 0.25
TGB050025025 0.50 x 0.25 x 0.25
TGB050050025 0.50 x 0.50 x 0.25

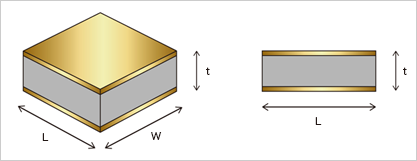

デザインガイド

項目 対応可能仕様
長さ:L 0.25mm〜2.00mm
標準長さ公差 ±0.05mm
幅:W 0.13mm〜2.00mm
標準幅公差 ±0.05mm
厚み:t 0.08mm〜0.63mm
標準厚み公差 ±0.03mm
電極構成 Ti / Pt / Au

*上記以外のサイズ、電極でもお問い合せください。

品番の表し方

(1)グラウンド・ブロック

製品コード


(2) 長さ

025: 0.25mm
050: 0.50mm
200: 2.00mm

(3)

013: 0.13mm
025: 0.25mm
200: 2.00mm

(4) 厚み

008: 0.08mm
015: 0.15mm
063: 0.63mm

(5) 梱包方式

-B: ブルーテープ
空白: トレー

関連サイト

ケーススタディページ(グラウンド・ブロックの事例)
