高周波・光元件用陶瓷製品

電容+電阻 (商品名:IRC™)

採用Hi-K材質(K16000)的介電質,使電容電阻一體化,
已將擁擠的裝置空間變得較寬裕, 並且縮短了生產工程及時間。

特點

  • 藉由將電容電阻一體化,降低成本並縮短生產工時
  • 優良的溫度係數〔TCC=X7S(±22%)、TCR= -100±50ppm/℃〕
  • 高耐電壓(100V)
  • 可使用焊錫進行結合作業

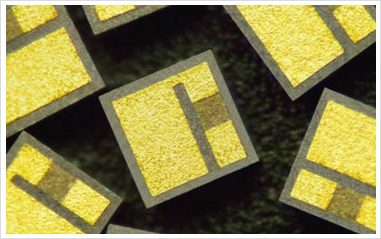

外觀

基本規格

項目 規格
尺寸: L×W×t 0.63×0.63×0.25mm to 1.00×0.88×0.25mm
導電率 16,000
類型 A型(表面留邊)
上下電極 表面 : TaN / TiW / Au
底面 : Ti / Pt / Au
電容值 220pF to 680pF (@ +25℃ & 1kHz)
電容值公差 M = ±20%
Z = -20% / +80%
V = -0% / +100%
電容值溫度係數(TCC) ±22% (X7S @ -55℃ to +125℃)
導電耗散率(DF) < 4% (@ +25℃ & 1kHz)
阻抗(IR) > 1010Ω (@ +25℃)
絕緣破壞電壓測試(DWV) 定格電圧×2.5 (minimum DWV @ +25℃)
電容額定操作電壓(RWV) 100V
電阻值 50Ω,100Ω,200Ω
電阻公差 K = ±10%
M = ±20%
電阻溫度係數(TCR) -100 ± 50ppm /℃ (@ -55℃ to +70℃)
電阻額定功率 100mW
耐熱 320℃ × 5min Max 氮氣中

產品編號的代表意義

(1) 電容+電阻(IRC™)代號

(2) 尺寸代號

03: 0.63×0.63mm
04: 0.76×0.76mm
05: 0.88×0.88mm
06: 1.00×1.00mm
64: 1.00×0.76mm
65: 1.00×0.88mm

(3) 類型

A: A型

(4) 電容值代號

221: 220pF
271: 270pF

(5) 電容值公差

M: ±20%
Z: -20%/+80%
V: -0%/+100%

(6) 介電質材料代號

10: K=16,000(X7S)

(7) 表面陶瓷處理

A: As Fired

(8) 厚度代號

1: 0.25mm

(9) 電阻值代號

500: 50Ω
101: 100Ω
201: 200Ω

(10) 電阻代號

(11) 電阻值公差

K: ±10%
M: ±20%

產品一覽

厚度:0.254±0.025mm

尺寸代號 03 04 05 06 64 65
尺寸
L×W
mm 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00 1.00×0.76 1.00×0.88
公差 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13
電容值(pF) 電容值EIA代號
220 221 (M.V.Z)
270 271 (M.Z)
330 331   (M.V.Z)
390 391     (M.V.Z)   (M.V.Z)
470 471     (M.V.Z)   (M.V.Z) (M.V.Z)
560 561       (M.V.Z)   (M.Z)
680 681       (M.Z)
電阻值Ω 電阻值EIA代號
50 500 (K.M) (K.M) (K.M) (K.M) (K.M) (K.M)
100 101 (K.M) (K.M) (K.M) (K.M) (K.M) (K.M)
200 201 (K.M) (K.M) (K.M) (K.M) (K.M) (K.M)

*本製品運用ALTAS® Ultra Hi-K SLC 技術製作。
