高周波・ 光元件用陶瓷製品 セラミック製品検索

多連結電容

2 個以上 A型單層電容(ClassⅣ)放置在單個晶片上。
可用於活用狹小空間,、減少需要放置的元件、降低成本並達到更理想的封裝效率。

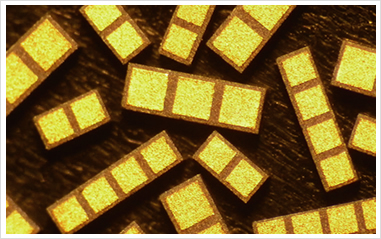

外觀

電極電鍍方案

表面 : TiW - Au, Ti - TiW - Au
底面 : Ti - Pt - Au

型號範例

選購指南

厚度 : 6 mils ± 1 mil (0.15 mm ± 0.025 mm)

尺寸代號 00 01 02 03 04
2 Pads 尺寸L × W mils 20 × 10 30 × 15 40 × 20 50 × 25 60 × 30
公差 ± 4 × ± 2 ± 4 × ± 2 ± 4 × ± 4 ± 6 × ± 4 ± 8 × ± 4
mm 0.50 × 0.25 0.76 × 0.38 1.00 × 0.50 1.27 × 0.63 1.52 × 0.76
公差 ± 0.10 × ± 0.05 ± 0.10 × ± 0.05 ± 0.10 × ± 0.10 ± 0.15 × ± 0.10 ± 0.20 × ± 0.10
3 Pads mils 30 × 10 45 × 15 60 × 20 75 × 25 90 × 30
公差 ± 4 × ± 2 ± 5 × ± 2 ± 8 × ± 4 ± 8 × ± 4 ± 10 × ± 4
mm 0.76 × 0.25 1.14 × 0.38 1.52 × 0.50 1.90 × 0.63 2.28 × 0.76
公差 ± 0.10 × ± 0.05 ± 0.12 × ± 0.05 ± 0.20 × ± 0.10 ± 0.20 × ± 0.10 ± 0.25 × ± 0.10
4 Pads mils 40 × 10 60 × 15 80 × 20 100 × 25 120 × 30
公差 ± 6 × ± 2 ± 6 × ± 2 ± 8 × ± 4 ± 10 × ± 4 ± 12 × ± 4
mm 1.00 × 0.25 1.52 × 0.38 2.00 × 0.50 2.54 × 0.63 3.04 × 0.76
公差 ± 0.15 × ± 0.05 ± 0.15 × ± 0.05 ± 0.20 × ± 0.10 ± 0.25 × ± 0.10 ± 0.30 × ± 0.10
電容值 (pF) 電容值代號
82 820
100 101
120 121
150 151
180 181
220 221
270 271
330 331
390 391
470 471
560 561
680 681
820 821   介電質材料顏色索引
1,000 102   K=16,000
1,200 122   K=30,000
1,500 152   K=50,000
1,800 182
介電質材料 K = 16,000 K = 30,000 K = 50,000
定額定工作電壓 50 V 16 V 10 V

*1 第四頁的振動頻率與電容值圖不適用於此產品。
*2 電極特性只能在表面與底面之間量測。不應施加任何偏壓於頂端。
