単板セラミックコンデンサ - 製品紹介 - セラミック応用製品 - 製品・サービス情報 : テクダイヤ株式会社TECDIA

Warning: include(ROOT/tw/tw/_header.php): failed to open stream: No such file or directory in /home/tecdia/www/tw/products/hf/std_slc.php on line 21

Warning: include(): Failed opening 'ROOT/tw/tw/_header.php' for inclusion (include_path='.:/usr/local/php/5.6/lib/php') in /home/tecdia/www/tw/products/hf/std_slc.php on line 21

高周波 ・ 光デバイス用セラミック製品 セラミック製品検索

単板セラミックコンデンサ

特長

  • 30有余年の実績に基づく高い信頼性
  • 温度補償系のClass1、高誘電率系のClass3による幅広いラインナップ
  • A、B、Cの3タイプから実装条件、要求仕様により選択可能

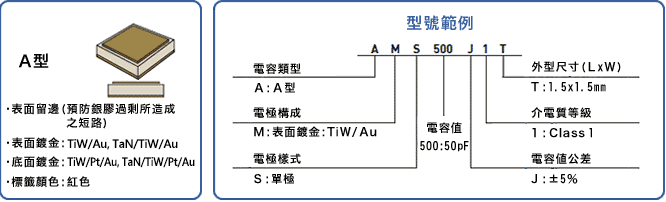

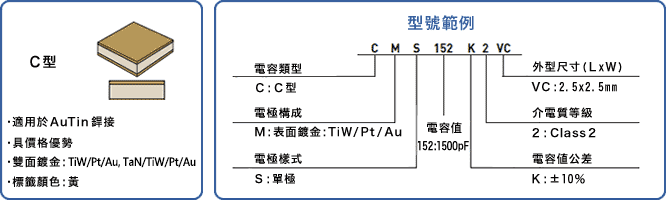

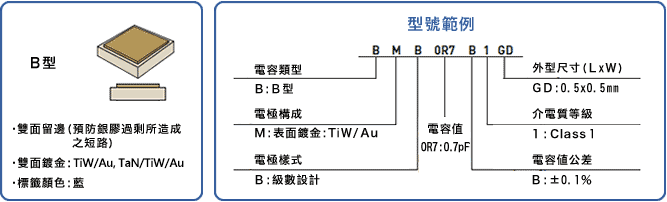

品番の表し方

(1) コンデンサタイプ

A: Aタイプ
B: Bタイプ
C: Cタイプ

(2) M: 表面:TiW/Pt/Au, TiW/Au, TaN/TiW/Au or TaN/TiW/Pt/Au

(3) 電極パターン

S: シングル
G: ギャップ
B: バイナリー

(4) 容量値コード

コード 容量値
1R0: 1.0pF
100: 10pF
101: 100pF
102: 1000pF

(5) 容量値公差コード

コード 容量値公差
A: +/-0.05pF
B: +/-0.10pF
C: +/-0.25pF
J: +/-5%
K: +/-10%
M: +/-20%
V: -0%/+100%
Z: -20%/+80%
S: Special

(6) EIA誘電体クラス

基本情報「誘電体仕様」のページ参照

(7) 外形サイズ

下記”外形図”参照

(8) カスタムサイズ

X: 厚み公差特注
Y: 外形サイズ公差特注

(9) 誘電体材料コード

基本情報「誘電体仕様」のページ参照

(10) 測定周波数

K: @1kHz
M: @1MHz

(11) 特別要求

梱包方法、検査方法、他

* (8)(9)(10)はカスタム仕様のみの表記です。
   (11)は全ての品名に付けることが可能です。

外形図

シングル電極シリーズ

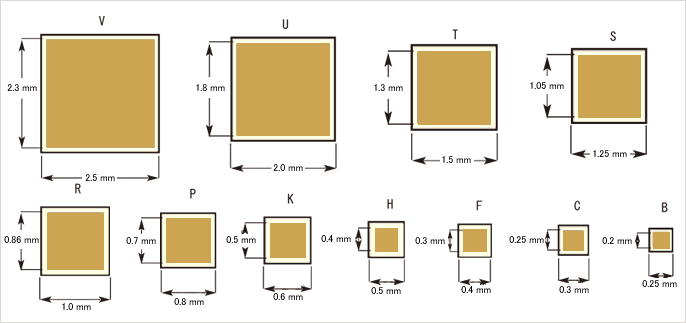

シングル電極 A・Bタイプ (表面外観)

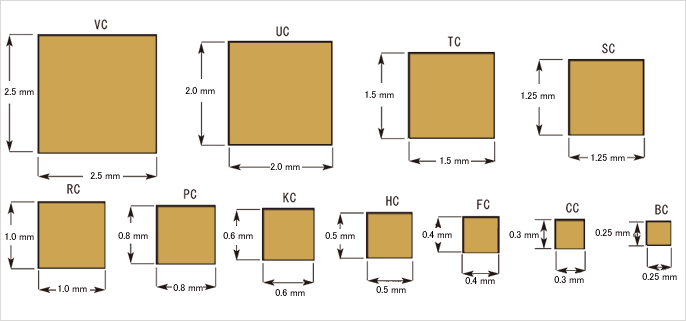

シングル電極 Cタイプ

マルチ電極シリーズ

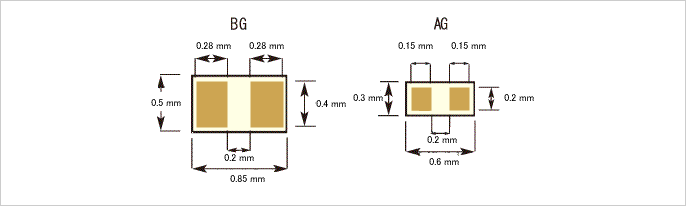

ギャップ型セラミックコンデンサ

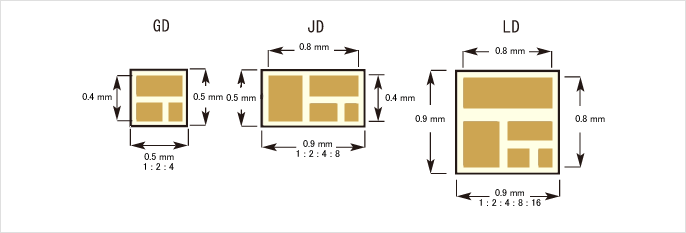

バイナリー型セラミックコンデンサ

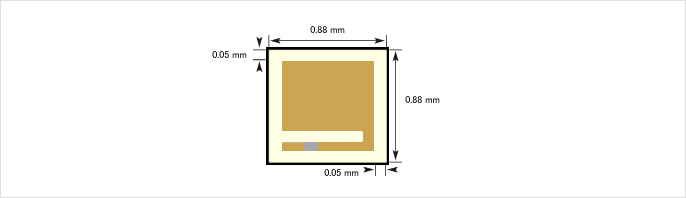

抵抗付セラミックコンデンサ(例)

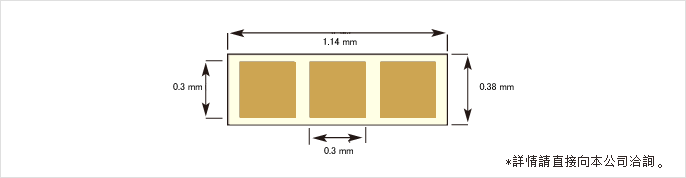

連結型セラミックコンデンサ(例)

ページトップへ

製品リスト

Aタイプ

High Q (Class 1) シングル電極コンデンサ
容量値・誘電体・サイズ組合せ

容量値
(pF)@1MHz
容量値
EIAコード
外形サイズコード(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
0.1 0R1
0.2 0R2                 誘電体カラー索引
0.3 0R3                   K=40
0.4 0R4                   K=90
0.5 0R5                   K=140
0.6 0R6                   K=180
0.8 0R8       **           K=280
1.0 1R0
1.2 1R2          **
1.5 1R5
1.8 1R8            **
2.2 2R2            **
2.7 2R7
3.3 3R3              **
3.9 3R9              **
4.7 4R7                **
5.6 5R6                **
6.8 6R8                  **
8.2 8R2                  **
10.0 100
12.0 120
15.0 150                    **
18.0 180                    **
22.0 220                      **
27.0 270                      **
33.0 330
39.0 390
47.0 470
50.0 500
56.0 560
68.0 680
82.0 820
100.0 101
120.0 121
150.0 151

**品番の最後に-4Mを追加してください。

High K (Class 2) シングル電極コンデンサ
容量値・誘電体・サイズ組合せ

容量値
(pF)@1kHz
容量値
EIAコード
外形サイズコード(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
2.2 2R2
2.7 2R7                 誘電体カラー索引
3.3 3R3                   K=700
3.9 3R9                   *K=1600
4.7 4R7                   K=2800
5.6 5R6
6.8 6R8
8.2 8R2
10.0 100
12.0 120
15.0 150
18.0 180
22.0 220
27.0 270
33.0 330
39.0 390
47.0 470
50.0 500
56.0 560
68.0 680
82.0 820
100.0 101
120.0 121
150.0 151
180.0 181
220.0 221
270.0 271
330.0 331
390.0 391
470.0 471
510.0 511
560.0 561
680.0 681
820.0 821
1000.0 102
1200.0 122
1500.0 152

* 品番の最後に-FKを追加してください。

バイナリー型セラミックコンデンサ

容量値(pF) *1@1MHz
各アレイパッド代表値
EIAコード
(容量値)
サイズコード(mm)
GD JD LD
0.5×0.5 0.5×0.9 0.9×0.9
0.7/0.35/0.18 0R7 *2
1.5/0.75/0.38 1R5 *2
1.5/0.75/0.38/0.19 1R5   *2
3.0/1.5/0.75/0.38 3R0   *2
3.0/1.5/0.75/0.38/0.19 3R0     *2
6.0/3.0/1.5/0.75/0.38 6R0     *2

ギャップ型セラミックコンデンサ

容量値(pF)
各アレイパッド代表値
EIAコード
(容量値)
周波数 サイズコード(mm)
AG BG
0.3×0.6 0.5×0.85
0.5×2 0R5 @1MHz *2
5.0×2 5R0 @1kHz
15.0×2 150 @1kHz
25.0×2 250 @1kHz

*1 各容量値は参照値となり、合否判定は最大電極での容量値測定により行っています。
*2 High Q誘電体カラー索引を参照ください。

ページトップへ

Bタイプ

High Q (Class 1) シングル電極コンデンサ
容量値・誘電体・サイズ組合せ

容量値
(pF)@1MHz
容量値
EIAコード
外形サイズコード(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
0.1 BMS0R1
0.2 BMS0R2                 誘電体カラー索引
0.3 BMS0R3                   K=40
0.4 BMS0R4                   K=90
0.5 BMS0R5                   K=140
0.6 BMS0R6                   K=180
0.8 BMS0R8        **           K=280
1.0 BMS1R0          **
1.2 BMS1R2          **
1.5 BMS1R5
1.8 BMS1R8            **
2.2 BMS2R2            **
2.7 BMS2R7
3.3 BMS3R3              **
3.9 BMS3R9
4.7 BMS4R7                **
5.6 BMS5R6
6.8 BMS6R8                  **
8.2 BMS8R2                  **
10.0 BMS100
12.0 BMS120
15.0 BMS150                    **
18.0 BMS180
22.0 BMS220                      **
27.0 BMS270
33.0 BMS330
39.0 BMS390
47.0 BMS470
50.0 BMS500
56.0 BMS560
68.0 BMS680
82.0 BMS820
100.0 BMS101
120.0 BMS121
150.0 BMS151

**品番の最後に-4Mを追加してください。

High K (Class 2) シングル電極コンデンサ
容量値・誘電体・サイズ組合せ

容量値
(pF)@1kHz
容量値
EIAコード
外形サイズコード(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
2.2 BMS2R2
2.7 BMS2R7                 誘電体カラー索引
3.3 BMS3R3                   K=700
3.9 BMS3R9                   *K=1600
4.7 BMS4R7                   K=2800
5.6 BMS5R6
6.8 BMS6R8
8.2 BMS8R2
10.0 BMS100
12.0 BMS120
15.0 BMS150
18.0 BMS180
22.0 BMS220
27.0 BMS270
33.0 BMS330
39.0 BMS390
47.0 BMS470
50.0 BMS500
56.0 BMS560
68.0 BMS680
82.0 BMS820
100.0 BMS101
120.0 BMS121
150.0 BMS151
180.0 BMS181
220.0 BMS221
270.0 BMS271
330.0 BMS331
390.0 BMS391
470.0 BMS471
510.0 BMS511
560.0 BMS561
680.0 BMS681
820.0 BMS821
1000.0 BMS102
1200.0 BMS122
1500.0 BMS152

* 品番の最後に-FKを追加してください。

バイナリー型セラミックコンデンサ

容量値(pF) *1@1MHz
各アレイパッド代表値
EIAコード
(容量値)
サイズコード(mm)
GD JD LD
0.5×0.5 0.5×0.9 0.9×0.9
0.7/0.35/0.18 0R7 *2
1.5/0.75/0.38 1R5 *2
1.5/0.75/0.38/0.19 1R5   *2
3.0/1.5/0.75/0.38 3R0   *2
3.0/1.5/0.75/0.38/0.19 3R0     *2
6.0/3.0/1.5/0.75/0.38 6R0     *2

ギャップ型セラミックコンデンサ

容量値(pF)
各アレイパッド代表値
EIAコード
(容量値)
周波数 サイズコード(mm)
AG BG
0.3×0.6 0.5×0.85
0.5×2 0R5 @1MHz *2
5.0×2 5R0 @1kHz
15.0×2 150 @1kHz
25.0×2 250 @1kHz

*1 各容量値は参照値となり、合否判定は最大電極での容量値測定により行っています。
*2 High Q誘電体カラー索引を参照ください。

ページトップへ

Cタイプ

High Q (Class 1) シングル電極コンデンサ
容量値・誘電体・サイズ組合せ

容量値
(pF)@1MHz
容量値
EIAコード
外形サイズコード(mm)
BC CC FC HC KC PC RC SC TC UC VC
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
0.1 CMS0R1
0.2 CMS0R2                 誘電体カラー索引
0.3 CMS0R3  **                 K=40
0.4 CMS0R4                   K=90
0.5 CMS0R5                   K=140
0.6 CMS0R6                   K=180
0.8 CMS0R8        **           K=280
1.0 CMS1R0        **
1.2 CMS1R2          **
1.5 CMS1R5          **
1.8 CMS1R8
2.2 CMS2R2            **
2.7 CMS2R7
3.3 CMS3R3              **
3.9 CMS3R9              **
4.7 CMS4R7
5.6 CMS5R6                **
6.8 CMS6R8                  **
8.2 CMS8R2                  **
10.0 CMS100
12.0 CMS120                    **
15.0 CMS150                    **
18.0 CMS180                      **
22.0 CMS220                      **
27.0 CMS270
33.0 CMS330
39.0 CMS390
47.0 CMS470
50.0 CMS500
56.0 CMS560
68.0 CMS680
82.0 CMS820
100.0 CMS101
120.0 CMS121
150.0 CMS151
180.0 CMS181

**品番の最後に-4Mを追加してください。

High K (Class 2) シングル電極キャパシター
容量値・誘電体・サイズ組合せ

容量値
(pF)@1kHz
容量値
EIAコード
外形サイズコード(mm)
BC CC FC HC KC PC RC SC TC UC VC
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
2.2 CMS2R2
2.7 CMS2R7                 誘電体カラー索引
3.3 CMS3R3                   K=700
3.9 CMS3R9                   *K=1600
4.7 CMS4R7                   K=2800
5.6 CMS5R6
6.8 CMS6R8
8.2 CMS8R2
10.0 CMS100
12.0 CMS120
15.0 CMS150
18.0 CMS180
22.0 CMS220
27.0 CMS270
33.0 CMS330
39.0 CMS390
47.0 CMS470
50.0 CMS500
56.0 CMS560
68.0 CMS680
82.0 CMS820
100.0 CMS101
120.0 CMS121
150.0 CMS151
180.0 CMS181
220.0 CMS221
270.0 CMS271
330.0 CMS331
390.0 CMS391
470.0 CMS471
510.0 CMS511
560.0 CMS561
680.0 CMS681
820.0 CMS821
1000.0 CMS102
1200.0 CMS122
1500.0 CMS152

* 品番の最後に-FKを追加してください。
*2 上記は全て2010年11月現在のラインアップとなり、予告なく変更する場合がございます。
*3 クラス3はカスタム品となります。

ページトップへ
