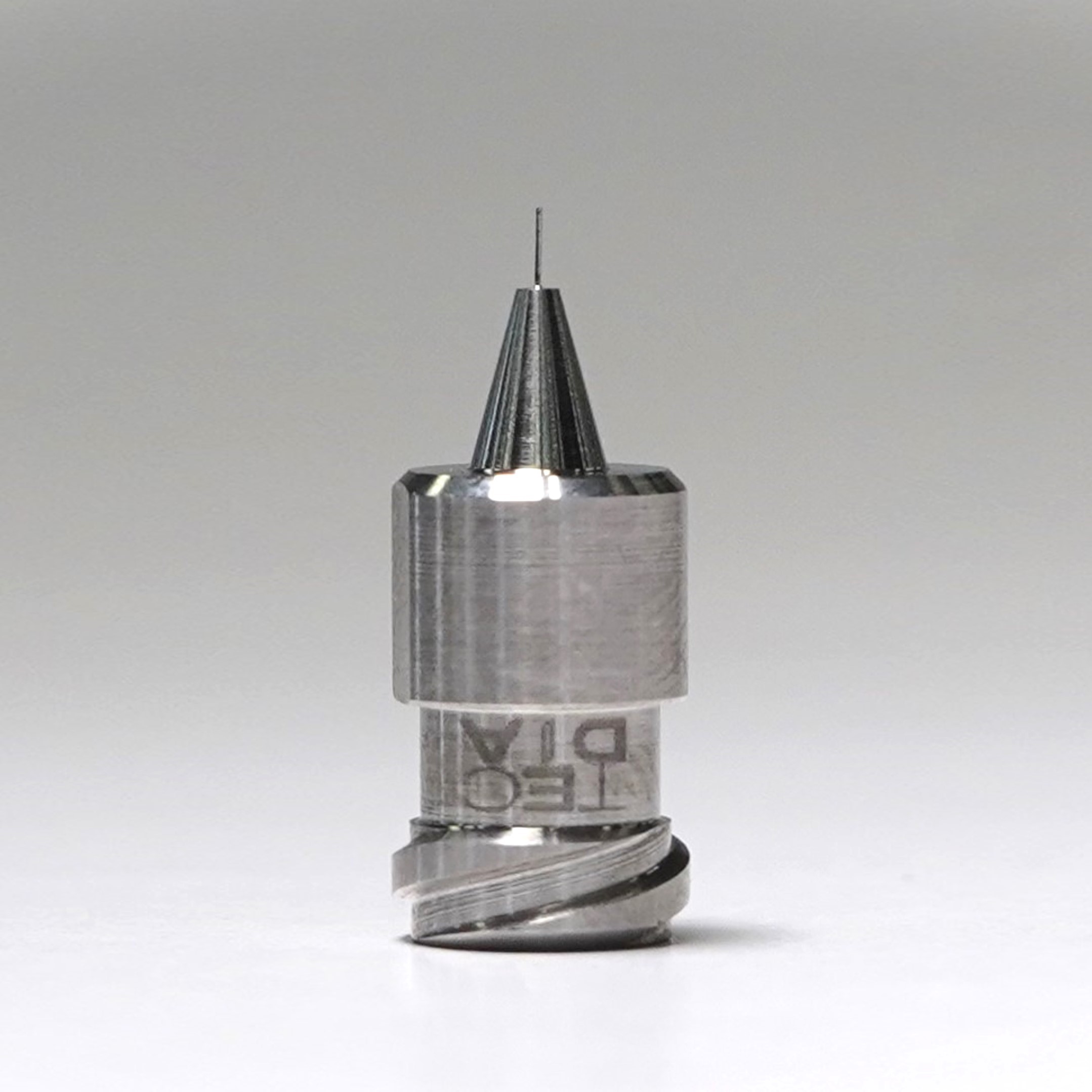

ピンポイントの
高精度塗布に特化
密集したパーツが並ぶ高集積化半導体の
より「狭く」、より「深い」ピンポイントへの高精度塗布専用ノズル。
2024年秋、テクダイヤが生みだした
最精鋭ディスペンサーノズルです。
外径0.14mm、内径0.1mmの
極細先端が、高集積化半導体の
塗布工程を革新。
微細穴あけ技術・薄肉加工技術・精密加工技術を駆使した、
最先鋭ディスペンサーノズル
ピンポイントノズル製品仕様
単位：mm
| 内径(φd) | 外径(φD) | 先端長さ(TL1・TL2) |
|---|---|---|
| 0.10 | 0.14 | 2.0 |
| 0.15 | 0.19 | |
| 0.20 | 0.24 | |
| 0.25 | 0.29 | |
| 0.30 | 0.34 |
上記スペック以外はお問い合わせください。

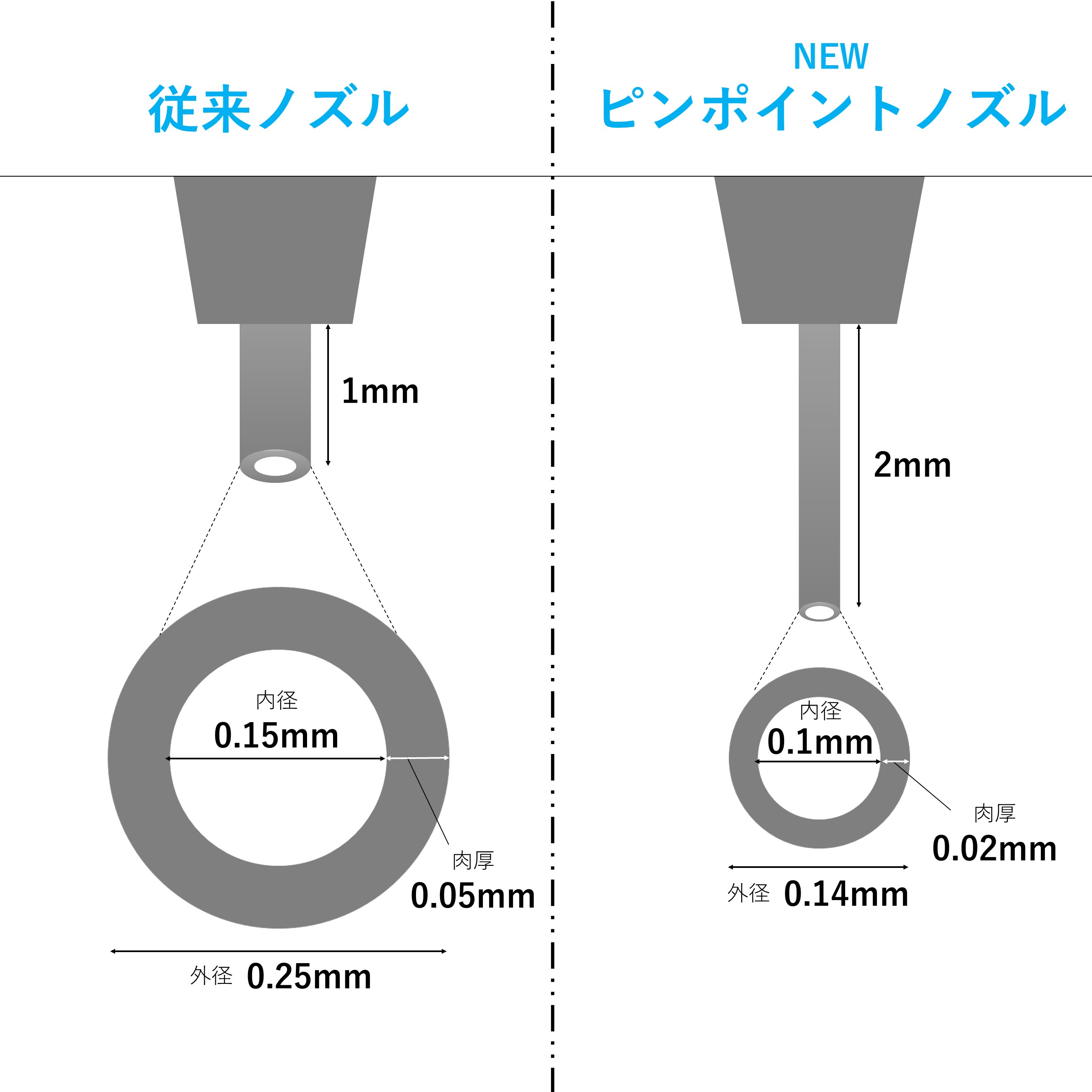

より「狭い」
ポイントに
最適な極細先端
高度な薄肉加工技術で、内外径差を極限まで切削コントロール(肉厚0.02mm)。高集積化した半導体の狭い隙間のポイントに入り込みます。

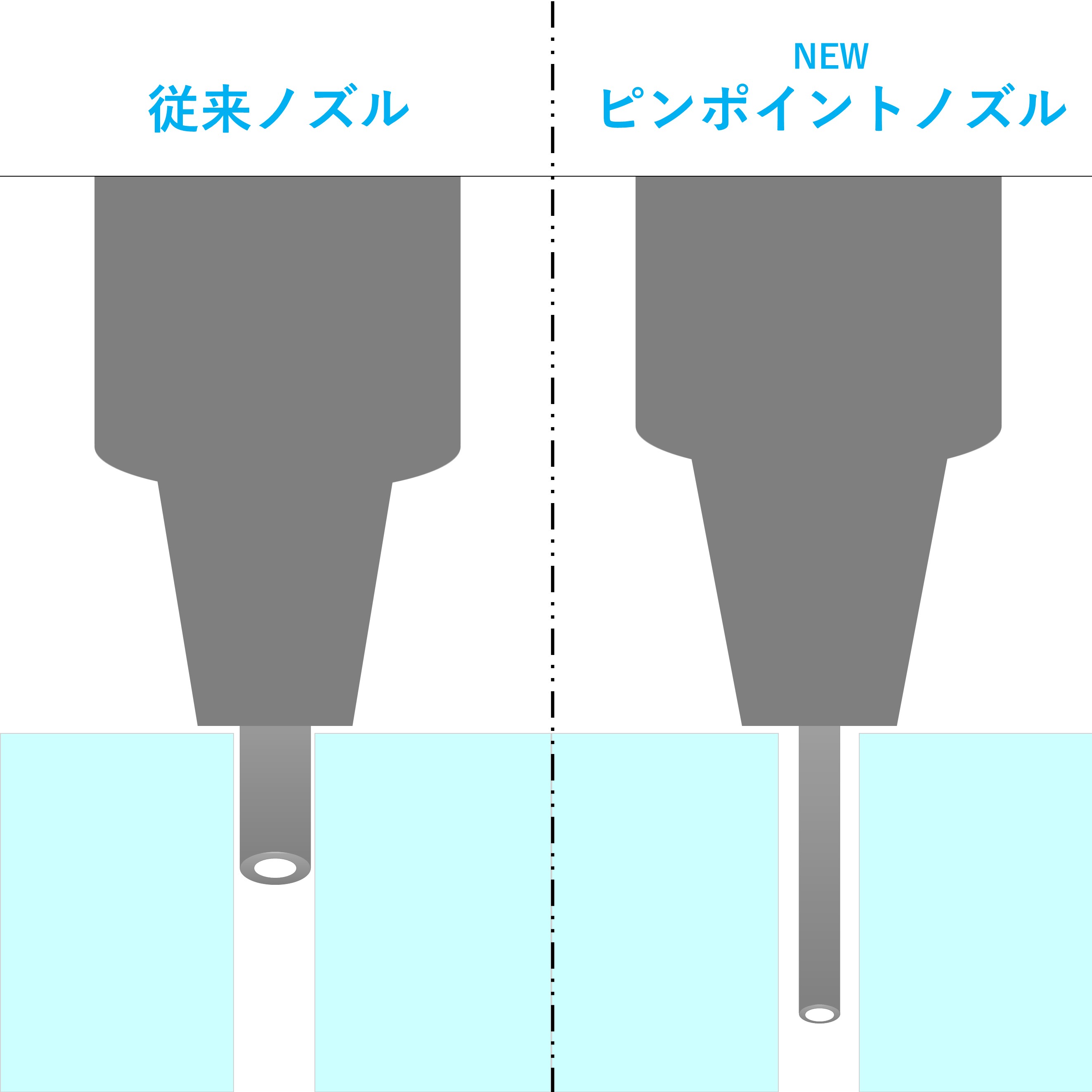

より「深い」
ポイントに届く
2mmの長尺先端
ノズル先端の長さを従来の1mmから2mmへ倍増。部品間など、深部ポイントの的確な塗布が可能になります。また、当社独自の一体加工で、圧入製法とは違う高精度塗布を実現します。
ご要望に応じて、
カスタマイズ可能です。
