超高誘電率セラミックコンデンサ （商品名：ALTAS®）
ALTAS(Reg.No.3,203,896) は、高周波特性に優れた単板構造を採用し、超小型で高い容量値を実現した超高誘電率セラミックコンデンサです。
日本初 K=16,000～50,000の高誘電体セラミックを使用し、2種類の厚みをラインアップ、用途に応じて使い分けができます。
特長
- 高周波特性に優れた単板構造
- K=16,000、K=30,000、K＝50,000を使用したセラミックスにより、極小サイズで高い容量値を確保
- 優れた温度特性
- 高耐圧・高信頼性
- ＥＩＡ クラスⅣ準拠
K=16,000 シングル電極シリーズ

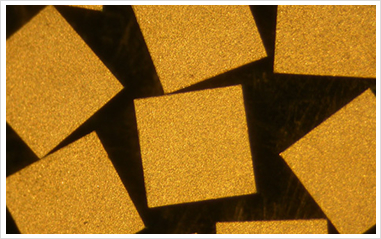

外観
電極構成
両面：Ti / Pt / Au
特長
- 最大で定格電圧100Vまで可能
- 高い耐半田性
スペック
| 項目 | 仕様 |
|---|---|
| 誘電体クラス (EIA Class) | Class IV |
| K (Nominal) | 16,000 |
| 温度特性 | ± 22% (X7S @ -55°C to + 125°C) |
| 容量値 | 50pF to 5,000pF @1kHz, 1 Vrms, 25℃, No DC Bias |
| 容量公差 | M = (tolerance : ± 20%) |
| Z = (tolerance : -20% / +80%) | |
| V = (tolerance : -0% / +100%) | サイズ : L × W | 0.250 x 0.250mm to 1.000 x 1.000mm |
| 厚み： t | 0.150 ± 0.0250mm & 0.250 ± 0.0250mm |
| 誘電損失 (DF) | < 2.5% Max @ 1kHz, 1Vrms, 25℃, No DC Bias |
| 定格電圧 (RWV) | 50V for t = 0.150mm |
| 63V for t = 0.150mm* optional | |
| 100V for t = 0.250mm | |
| 絶縁抵抗 (IR) | > 10^10 ohm @ 50Vdc, 25°C for t = 0.150mm |
| > 10^10 ohm @ 63Vdc, 25°C for t = 0.150mm* optional | |
| > 10^10 ohm @ 100Vdc, 25°C for t = 0.250mm | |
| 耐電圧 (DWV) | No breakdown @ 125Vdc x 2sec, 25°C for t = 0.150mm |
| No breakdown @ 160Vdc x 2sec, 25°C for t = 0.150mm | |
| No breakdown @ 250Vdc x 2sec, 25°C for t = 0.250mm | |
| タイプ | C Type (no setback) |
| 電極構成 | Ti / Pt / Au |
| 耐熱 | 400°C @ 5 minutes max. |
品番の表し方
(1) 超高誘電率
セラミックコンデンサ
製品コード
(2) サイズコード
00： 0.25×0.25mm
01： 0.38×0.38mm
02： 0.50×0.50mm
03： 0.63×0.63mm
04： 0.76×0.76mm
05： 0.88×0.88mm
06： 1.00×1.00mm
(3) 電極デザイン
C： Cタイプ
(4) 容量値コード
101： 100pF
102： 1,000pF
(5) 容量値公差
M： ±20%
Z： -20%/+80%
V： -0%/+100%
(6) 誘電体コード
10： K=16,000 (X7S)
(7) セラミック表面処理
A： As Fired
(8) 厚みコード
6： 0.15mm
1： 0.25mm
製品リスト
定格電圧： 50V
誘電体厚み： 0.150±0.025mm
| サイズコード | 00 | 01 | 02 | 03 | 04 | 05 | 06 | |
|---|---|---|---|---|---|---|---|---|
| サイズ L×W |
mm | 0.25×0.25 | 0.38×0.38 | 0.50×0.50 | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 |
| 公差 | ±0.10 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | |
| 容量値(pF) | 容量値コード | |||||||
| 50 | 500 | ● | ||||||
| 56 | 560 | ● | ||||||
| 68 | 680 | ● | ||||||
| 82 | 820 | ● | ||||||
| 100 | 101 | ● | ||||||
| 120 | 121 | ● | ||||||
| 150 | 151 | ● | ||||||
| 180 | 181 | ● | ||||||
| 220 | 221 | ● | ||||||
| 270 | 271 | ● | ||||||
| 330 | 331 | ● | ||||||
| 390 | 391 | ● | ||||||
| 470 | 471 | ● | ||||||
| 560 | 561 | ● | ||||||
| 680 | 681 | ● | ||||||
| 820 | 821 | ● | ||||||
| 1,000 | 102 | ● | ||||||
定格電圧： 100V
誘電体厚み： 0.250±0.025mm
| サイズコード | - | 01 | 02 | 03 | 04 | 05 | 06 | |
|---|---|---|---|---|---|---|---|---|
| サイズ L×W |
mm | - | 0.38×0.38 | 0.50×0.50 | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 |
| 公差 | - | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | |
| 容量値(pF) | 容量値コード | |||||||
| 68 | 680 | ● | ||||||
| 82 | 820 | ● | ||||||
| 100 | 101 | ● | ||||||
| 120 | 121 | ● | ||||||
| 150 | 151 | ● | ||||||
| 180 | 181 | ● | ||||||
| 220 | 221 | ● | ||||||
| 270 | 271 | ● | ||||||
| 330 | 331 | ● | ||||||
| 390 | 391 | ● | ||||||
| 470 | 471 | ● | ||||||
| 560 | 561 | ● | ||||||
| 680 | 681 | ● | ||||||
K=30,000 シングル電極シリーズ
外観
電極構成
両面：Ti / Pt / Au
特長
- 小型で高容量値を実現
- 高い耐半田性
スペック
| 項目 | 仕様 |
|---|---|
| 誘電体クラス (EIA Class) | Class IV |
| K (Nominal) | 30,000 |
| 温度特性 | ±22% (X7S @ -55°C to +125°C) |
| 容量値 | 100pF to 10,000pF @ 1kHz, 1 Vrms, 25℃, No DC Bias |
| 容量公差 | M = (tolerance: ±20%) |
| Z = (tolerance: -20% / +80%) | |
| V = (tolerance:-0% / +100%) | サイズ : L × W | 0.250 x 0.250mm to 2.250 x 2.250mm |
| 厚み： t | 0.150 ±0.0250mm & 0.250 ±0.0250mm |
| 誘電損失 (DF) | < 2.5% Max @ 1kHz, 1Vrms, 25℃, No DC Bias |
| 定格電圧 (RWV) | 16V for t = 0.150mm |
| 50V for t = 0.250mm | |
| 63V for t= 0.250mm*optional | |
| 絶縁抵抗 (IR) | > 10^10 ohm @ 16Vdc, 25℃ for t = 0.150mm |
| > 10^10 ohm @ 50Vdc, 25℃ for t = 0.250mm | |
| > 10^10 ohm @ 63Vdc, 25℃ for t= 0.250mm*optional | |
| 耐電圧 (DWV) | No breakdown @ 40Vdc x 2sec, 25℃ for t = 0.150mm |
| No breakdown @ 125Vdc x 2sec, 25℃ for t = 0.250mm | |
| No breakdown @ 160Vdc x 2sec, 25℃ for t = 0.250mm*optional | |
| タイプ | C Type (no setback) |
| 電極構成 | Ti / Pt / Au |
| 耐熱 | 400°C @ 5 minutes max. |
品番の表し方
(1) 超高誘電率
セラミックコンデンサ
製品コード
(2) サイズコード
00： 0.25×0.25mm
01： 0.38×0.38mm
02： 0.50×0.50mm
03： 0.63×0.63mm
04： 0.76×0.76mm
05： 0.88×0.88mm
06： 1.00×1.00mm
07： 1.25×1.25mm
08： 1.50×1.50mm
09： 1.75×1.75mm
10： 2.00×2.00mm
11： 2.25×2.25mm
(3) 電極デザイン
C： Cタイプ
(4) 容量値コード
101： 100pF
102： 1,000pF
(5) 容量値公差
M： ±20%
Z： -20%/+80%
V： -0%/+100%
(6) 誘電体コード
11： K=30,000（X7S）
(7) セラミック表面処理
A： As Fired
(8) 厚みコード
6： 0.15mm
1： 0.25mm
製品リスト
定格電圧: 16V
誘電体厚み: 0.150±0.025mm
| サイズコード | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ L×W |
mm | 0.25×0.25 | 0.38×0.38 | 0.50×0.50 | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.25×1.25 | 1.50×1.50 | 1.75×1.75 | 2.00×2.00 | 2.25×2.25 |
| 公差 | ±0.10 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.25 | ±0.25 | ±0.25 | ±0.25 | ±0.25 | |
| 容量値(pF) | 容量値コード | ||||||||||||
| 100 | 101 | ● | |||||||||||
| 120 | 121 | ● | |||||||||||
| 150 | 151 | ● | |||||||||||
| 180 | 181 | ● | |||||||||||
| 220 | 221 | ● | |||||||||||
| 270 | 271 | ● | |||||||||||
| 330 | 331 | ● | |||||||||||
| 390 | 391 | ● | |||||||||||
| 470 | 471 | ● | |||||||||||
| 560 | 561 | ● | |||||||||||
| 680 | 681 | ● | |||||||||||
| 820 | 821 | ● | |||||||||||
| 1,000 | 102 | ● | |||||||||||
| 1,200 | 122 | ● | |||||||||||
| 1,500 | 152 | ● | |||||||||||
| 1,800 | 182 | ● | |||||||||||
| 2,200 | 222 | ● | |||||||||||
| 2,700 | 272 | ● | |||||||||||
| 3,300 | 332 | ● | |||||||||||
| 3,900 | 392 | ● | |||||||||||
| 4,700 | 472 | ● | |||||||||||
| 5,600 | 562 | ● | |||||||||||
| 6,800 | 682 | ● | |||||||||||
| 8,200 | 822 | ● | |||||||||||
| 10,000 | 103 | ● | |||||||||||
定格電圧: 50V
誘電体厚み: 0.250±0.025mm
| サイズコード | - | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ L×W |
mm | - | 0.38×0.38 | 0.50×0.50 | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.25×1.25 | 1.50×1.50 | 1.75×1.75 | 2.00×2.00 | 2.25×2.25 |
| 公差 | - | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.25 | ±0.25 | ±0.25 | ±0.25 | ±0.25 | |
| 容量値(pF) | 容量値コード | 0.00×0.00 | |||||||||||
| 100 | 101 | ● | |||||||||||
| 120 | 121 | ● | |||||||||||
| 150 | 151 | ● | |||||||||||
| 180 | 181 | ● | |||||||||||
| 220 | 221 | ● | |||||||||||
| 270 | 271 | ● | |||||||||||
| 330 | 331 | ● | |||||||||||
| 390 | 391 | ● | |||||||||||
| 470 | 471 | ● | |||||||||||
| 560 | 561 | ● | |||||||||||
| 680 | 681 | ● | |||||||||||
| 820 | 821 | ● | |||||||||||
| 1,000 | 102 | ● | |||||||||||
| 1,200 | 122 | ● | |||||||||||
| 1,500 | 152 | ● | |||||||||||
| 1,800 | 182 | ● | |||||||||||
| 2,200 | 222 | ● | |||||||||||
| 2,700 | 272 | ● | |||||||||||
| 3,300 | 332 | ● | |||||||||||
| 3,900 | 392 | ● | |||||||||||
| 4,700 | 472 | ● | |||||||||||
| 5,600 | 562 | ● | |||||||||||
K=50,000 シングル電極シリーズ
外観
電極構成
両面：Ti / Pt / Au
特長
- 小型で高容量値を実現
- 高い耐半田性
スペック
| 項目 | 仕様 |
|---|---|
| 誘電体クラス (EIA Class) | Class IV |
| K (Nominal) | 50,000 |
| 温度特性 | ± 22% (X7S @ -55°C to +125°C) |
| 容量値 | 180pF to 18,000pF @1kHz, 1 Vrms, 25℃, No DC Bias |
| 容量公差 | M = (tolerance: ±20%) |
| Z = (tolerance: -20% / +80%) | |
| V = (tolerance:-0% / +100%) | サイズ : L × W | 0.250 x 0.250mm to 2.250 x 2.250mm |
| 厚み： t | 0.150 ± 0.0250mm only |
| 誘電損失 (DF) | < 2.5% Max @ 1kHz, 1Vrms, 25℃, No DC Bias |
| 定格電圧 (RWV) | 10V |
| 絶縁抵抗（IR） | > 10^10 ohm @ 10Vdc, 25℃ |
| 耐電圧（DWV） | No breakdown @ 25Vdc x 2sec, 25℃ |
| タイプ | C Type (no setback) |
| 電極構成 | Ti / Pt / Au |
| 耐熱 | 400°C @ 5 minutes max. |
品番の表し方
(1) 超高誘電率
セラミックコンデンサ
製品コード
(2) サイズコード
00： 0.25×0.25mm
01： 0.38×0.38mm
02： 0.50×0.50mm
03： 0.63×0.63mm
04： 0.76×0.76mm
05： 0.88×0.88mm
06： 1.00×1.00mm
07： 1.25×1.25mm
08： 1.50×1.50mm
09： 1.75×1.75mm
10： 2.00×2.00mm
11： 2.25×2.25mm
(3) 電極デザイン
C： Cタイプ
(4) 容量値コード
101： 100pF
102： 1,000pF
103： 10,000pF
(5) 容量値公差
M： ±20%
Z： -20%/+80%
V： -0%/+100%
(6) 誘電体コード
12： K=50,000（X7S）
(7) セラミック表面処理
A： As Fired
(8) 厚みコード
6： 0.15mm
製品リスト
定格電圧: 10V
誘電体厚み: 0.150 ± 0.025 mm
| サイズコード | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ L×W |
mm | 0.25×0.25 | 0.38×0.38 | 0.50×0.50 | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.25×1.25 | 1.50×1.50 | 1.75×1.75 | 2.00×2.00 | 2.25×2.25 |
| 公差 | ±0.10 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.25 | ±0.25 | ±0.25 | ±0.25 | ±0.25 | |
| 容量値(pF) | 容量値コード | ||||||||||||
| 180 | 181 | ● | |||||||||||
| 220 | 221 | ● | |||||||||||
| 270 | 271 | ● | |||||||||||
| 330 | 331 | ● | |||||||||||
| 390 | 391 | ● | |||||||||||
| 470 | 471 | ● | |||||||||||
| 560 | 561 | ● | |||||||||||
| 680 | 681 | ● | |||||||||||
| 820 | 821 | ● | |||||||||||
| 1,000 | 102 | ● | |||||||||||
| 1,200 | 122 | ● | |||||||||||
| 1,500 | 152 | ● | |||||||||||
| 1,800 | 182 | ● | |||||||||||
| 2,200 | 222 | ● | |||||||||||
| 2,700 | 272 | ● | |||||||||||
| 3,300 | 332 | ● | |||||||||||
| 3,900 | 392 | ● | |||||||||||
| 4,700 | 472 | ● | |||||||||||
| 5,600 | 562 | ● | |||||||||||
| 6,800 | 682 | ● | |||||||||||
| 8,200 | 822 | ● | |||||||||||
| 10,000 | 103 | ● | |||||||||||
| 12,000 | 123 | ● | |||||||||||
| 15,000 | 153 | ● | |||||||||||
| 18,000 | 183 | ● | |||||||||||
