ディスペンサーノズル(アルク・その他ノズル)

アルク・カスタム

内部ストレート長選択、先端内径のカスタムが可能。
コーティングの選択により、更なる高品質の塗布を実現します。

外観図

カスタマイズ領域表

品名 型番 内部ストレート長 mm 内径(Ф)mm 外径(Ф)mm 材質
min max min max
ARQUE CUSTOM - 0.30 0.10 0.20 0.15 0.50 SUS303
- 1.00 0.10 0.50 0.15 0.60

*内径・外径ともに0.01mm刻みで選択可能です。
*外径は、内径+0.05mmが必要です。

ノズルコーティング

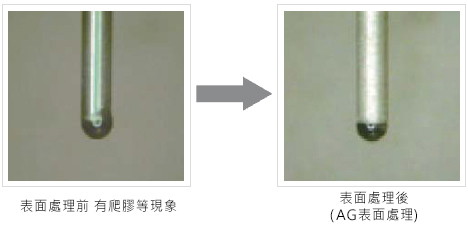

ペースト材の糸引き、先端の液溜まりを解消します。

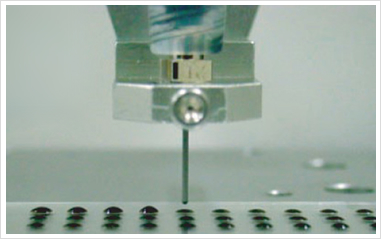

コーティング処理済

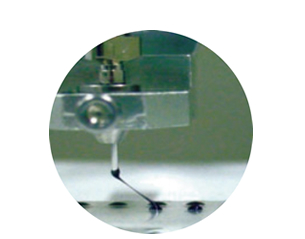

コーティング未処理

コーティング

    ディスペンス行程においての課題であった、塗布量のバラツキ、材料の糸引きや、先端部の材料溜まりによる塗布不良を抑圧し、高品質の塗布を実現します。特殊素材をノズル先端部やノズル内径にコーティングすることにより、より正確性のあるショットを実現します。目的・用途から、コーティング種類をお選びください。

AGコーティング
膜厚 0.01~0.03μm以下
耐熱温度 120℃

ノズル径 250μmでの比較

塗布状態 塗布時のノズル状況
コーティング有
コーティング無

コーティングによる高流動性の効果で、塗布サイズおよび連続性において、
安定的な塗布が可能。塗布材から、ノズルの離れ性が良いことも確認できます。
