正確で安定的な塗布の実現

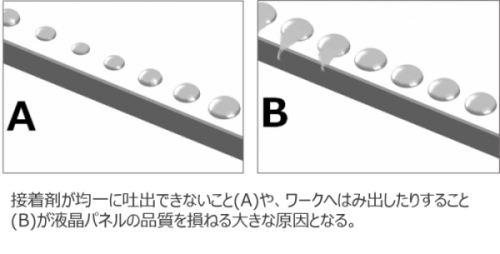

液晶パネルの接着は、接着剤の塗布精度の良し悪しがタッチパネル性能に直結するため、重要な役割を担います。接着剤を塗布する際のノズル先端への這い上がりや、ノズル内での材料の詰まりなど、さまざまな改善と工夫が必要でした。

ディスペンサーノズルの先端にルビーを用いたノズルを開発

そこでテクダイヤは、先端にルビーを用いたディスペンサーノズルを開発。通常のディスペンサーノズルの先端はステンレス材ですが、摩耗の少ないルビーを使用することで内部流動性を高めることに成功。また材料の詰まりや液だれといった症状を抑制し、正確で安定的な塗布を実現しました。ルビーの靭性により、ガラス基板との接触で起きる先端摩耗も軽減し、タクトタイム短縮にもつながりました。

独自の先端ラップ加工

先端にルビーの採用に加え、テクダイヤ製ディスペンサーノズルの特長でもある「先端ラップ」を採用しました。ノズル先端部のフラット面を研磨するもので、材料との表面張力を抑制し、這い上がりや液溜まりによる塗布のバラツキを大幅軽減します。本製品はカスタム製作に対応し、先端内径*もお客様の用途に合わせて選択できることも導入の決め手となりました。*0.05mm～φ0.50mm
