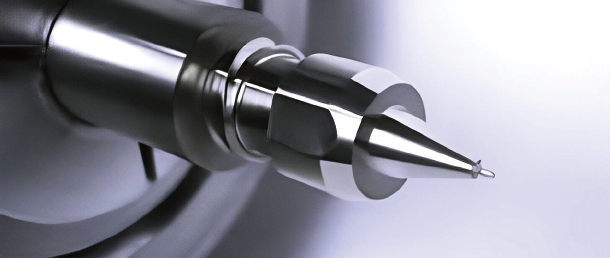

外観図





特長



這い上がり、ばらつきを抑制

先端にラップ加工を採用。
材料の這い上がりや糸ひきなどの課題を解決し、安定した塗布工程をサポートします。





詰まりを抑制

内部の段差を極限まで排除したテーパー形状を採用することで、
テーパーエンドの工具しろを無くし、材料蓄積による詰まりを防止します。
段差部への材料蓄積や硬化を防ぎ、詰まりなき高い流動性を維持します。





内部加工形状と詰まり

ストレートな内部加工形状で、ステップ部に起因する材料詰まりを排除しました。





シリンジとノズルの同口径化

シリンジとノズル接合部の段差をなくし、ディスペンス圧力のレスポンスが向上しました。





コーティングオプション

先端に特殊素材のコーティングを施すことで、ノズルから材料の離れ性が良くなり、糸引きを抑制。塗布のばらつきを解決。





型番例





標準型番

単位：mm

品名	型番	先端部寸法		先端内部長さ (TL1)	内部構造 (テーパー)	先端 ラップ	シリンジ 同口径	シリアルNo. 刻印	コーティング オプション
		内径(φd)	外径1 (φD1)
ARQUE	A-100200100SN-A121	0.10	0.20	1.00	〇	〇	〇	〇	〇
	A-150250100SN-A122	0.15	0.25	1.00	〇	〇	〇	〇	〇
	A-200300100SN-A123	0.20	0.30	1.00	〇	〇	〇	〇	〇
	A-250350100SN-A124	0.25	0.35	1.00	〇	〇	〇	〇	〇
	A-300400100SN-A125	0.30	0.40	1.00	〇	〇	〇	〇	〇
	A-350450100SN-A126	0.35	0.45	1.00	〇	〇	〇	〇	〇
	A-400500100SN-A127	0.40	0.50	1.00	〇	〇	〇	〇	〇
	A-450550100SN-A128	0.45	0.55	1.00	〇	〇	〇	〇	〇
	A-500600100SN-A129	0.50	0.60	1.00	〇	〇	〇	〇	〇
	A-600700100SN-A432	0.60	0.70	1.00	〇	〇	〇	〇	〇
ARQUE-S	A-100200000SN-A191	0.10	0.20	0.30	〇	〇	〇	〇	〇
	A-150250000SN-A192	0.15	0.25	0.30	〇	〇	〇	〇	〇
	A-200300000SN-A193	0.20	0.30	0.30	〇	〇	〇	〇	〇
ARQUE SELECT	A-300400100SN-A742	0.30	0.40	1.00	〇	〇	〇	–	–
	A-350450100SN-A743	0.35	0.45	1.00	〇	〇	〇	–	–
	A-400500100SN-A744	0.40	0.50	1.00	〇	〇	〇	–	–
	A-500600100SN-A745	0.50	0.60	1.00	〇	〇	〇	–	–
	A-600700100SN-A746	0.60	0.70	1.00	〇	〇	〇	–	–
ARQUE PREMIUM	A-030080000SN-A538	0.03	0.08	0.20	–	〇	–	〇	〇
	A-050100000SN-A539	0.05	0.10	0.30	–	〇	–	〇	〇
	A-070120000SN-A540	0.07	0.12	0.30	–	〇	–	〇	〇
	A-080130000SN-A541	0.08	0.13	0.30	–	〇	–	〇	〇

材料：SUS303



アルク（ARQUE）



テクダイヤ主力ディスペンサーノズル。



アルク・セレクト（ARQUE SELECT）



基本スペックはそのままにニーズの高い品番のみを抽出し、価格を抑えた新モデル。



アルク・プレミアム（ARQUE PREMIUM）



先端技術開発用途の技術限界に挑戦した極細かつ高精度なノズル。
