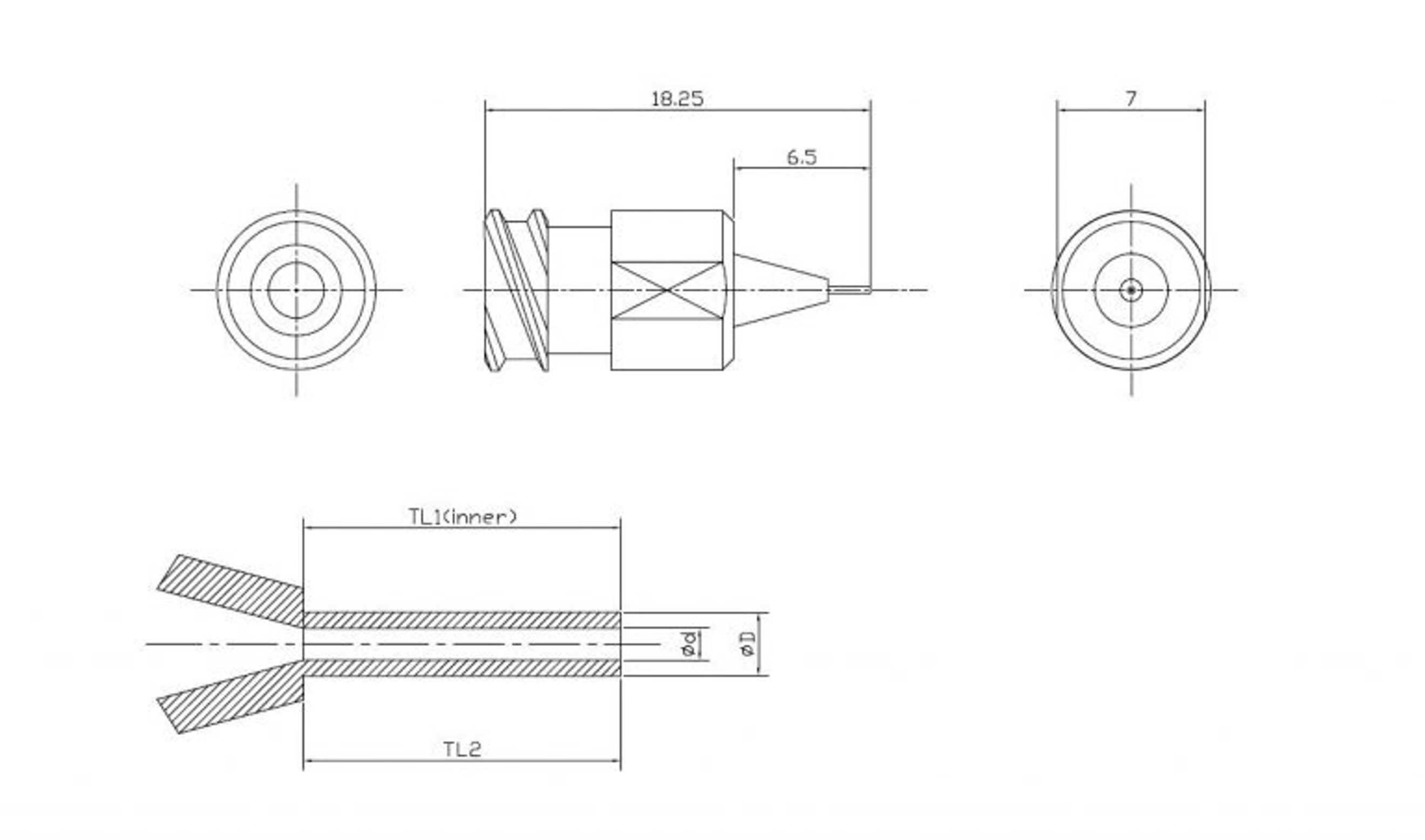

外観図





特長



狭小部塗布に特化した、最小外径0.14mmの極細設計。

薄肉加工技術と深穴加工技術の革新により、ノズル内外径差0.04mm、最小外径0.14mm(内径0.1mm)を実現。
狭小部への微細塗布に特化した精密ノズル。



高粘度材料やフィラー入り材料も微細塗布可能。

粒径が大きな高粘度材料やフィラー入り材料など、大きな内径が必要とされる材料も、テクダイヤの超薄肉加工を用いたbai1(狭小部塗布専用精密ノズル)ならば、大内径・小外径の精密ノズルで、狭小部への微細塗布が可能。



先端長さ2mmで、深部への高精度塗布にも最適。

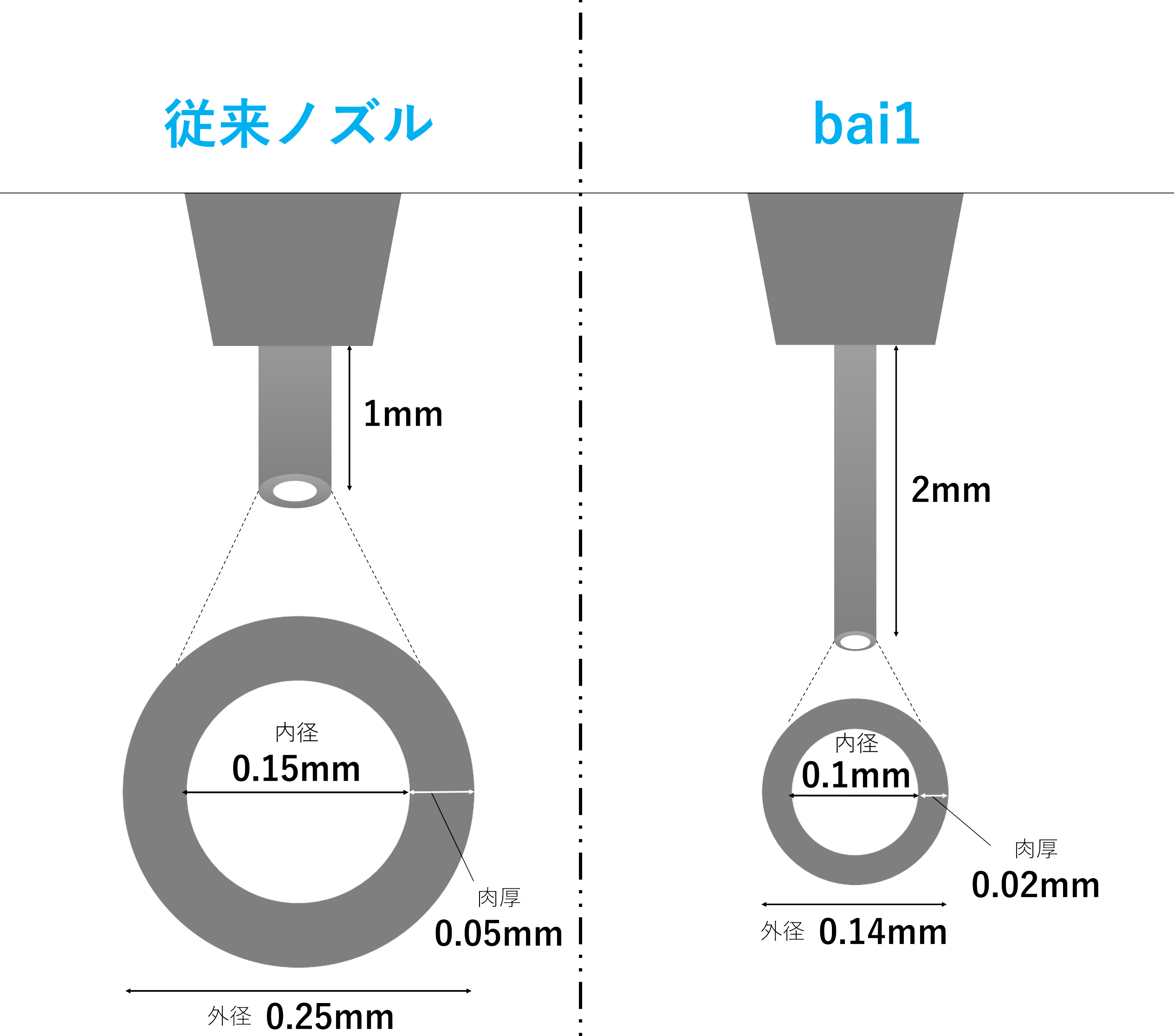

従来品の外径0.25mm・内径0.15mm・先端長さ最大1mmに比べ、外径0.14mm・内径0.1mm・先端長さ最大2mmを実現。
狭小部塗布の高精度化はもちろん、高さのある部品間など深部へのピンポイント塗布にも最適。



標準型番



単位：mm

型番	内径 (φd)	外径 (φD)	先端長さ (TL1・TL2)
bai110	0.10	0.14	2.0
bai115	0.15	0.19
bai120	0.20	0.24
bai125	0.25	0.29
bai130	0.30	0.34



標準スペック以外のカスタマイズ製作も対応可能です。詳細はお問い合わせください。
