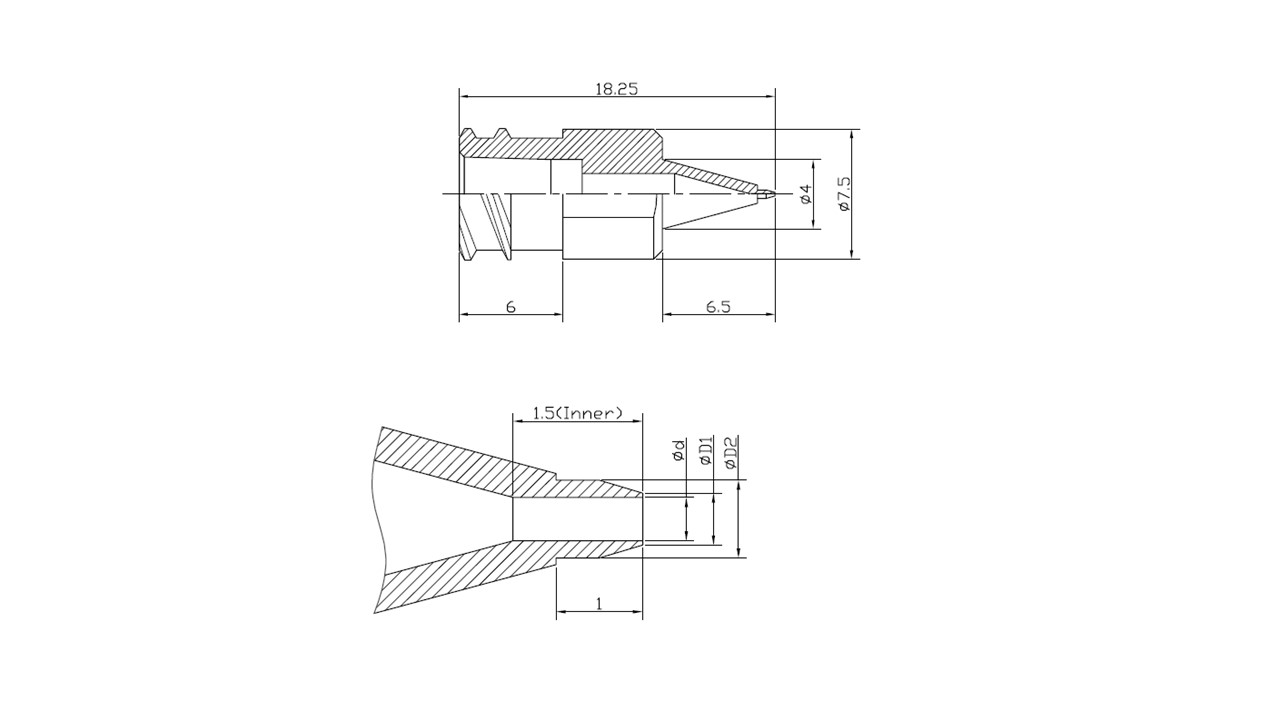

外観図

ㅤㅤㅤㅤㅤ

ㅤㅤㅤㅤㅤ

PTFEの特長

ㅤㅤㅤㅤㅤ

耐熱性

マイナス200℃～260℃の範囲で安定した性能を発揮。
温度変化の激しい環境での使用や、高温環境での連続使用でも信頼性を維持。

ㅤㅤㅤㅤㅤ

耐腐食性・耐薬品性

ほとんどの酸やアルカリ、溶剤に対して優れた耐腐食性を発揮。
濃硫酸や水酸化ナトリウム、アセトンなどにも耐え、化学的な影響を受けにくいため材料を選ばず使用可能。

ㅤㅤㅤㅤㅤ

撥水性

接触角110～120°と高い撥水性を備え、PTFE精密ノズルにおいては内部に液体が残留しにくく、ノズル詰まりを防止。
また、ノズル先端の液剤這い上がりを抑制する効果もある。
メンテナンス負担の軽減や、高粘度液体の使用時などにも最適。

ㅤㅤㅤㅤㅤ

低摩擦性

動摩擦係数が0.05～0.10(ステンレス0.4～0.6)と非常に低く、滑りやすい特性を持つ。
圧力損失を最小限に抑え、流体がスムーズに流れる。

ㅤㅤㅤㅤㅤ

PTFE精密ノズル「bai2」特長

ㅤㅤㅤㅤㅤ

高度な金属加工技術で業界の常識を覆してきたテクダイヤ。新領域となる樹脂材料の精密加工に挑戦し、開発スタートから3年。
ついに創業以来初となる金属以外の精密ノズル、PTFE精密ノズル「bai2」を開発。



公差0.03mmの一体加工精密ノズル。他社とは異なる卓越したパフォーマンスを発揮。

金属やセラミックスと比べて切削・加工精度を出すことが難しい樹脂材料。その中でも柔らかく変形しやすいPTFEも、金属加工で培ったノウハウで高精度な加工が可能。
PTFEの熱膨張率を考慮した製造工程確立により、量産レベルで公差0.03mmを実現。PTFEの撥水性と、当社独自の一体加工による滑らかなノズル内部により、優れた流動性を発揮。

ㅤㅤㅤㅤㅤ

最小内径0.1mmで、微細な塗布・作業をサポート。

金属精密ノズルで最小内径0.03mmの製作実績がある当社は、微細穴あけが得意。
PTFE精密ノズル「bai2」も最小内径0.1mmをラインアップし、微細な塗布やディスペンシングを実現。

ㅤㅤㅤㅤㅤ

カスタマイズ製作にも柔軟に対応。

標準型番以外のカスタイマイズ製作も可能。顧客要求に応える高品質な精密ノズルを提供。

ㅤㅤㅤㅤㅤ

標準型番

ㅤㅤㅤㅤㅤ

単位：mm

型番	内径 (φd)	外径1 (φD1)	外径2 (φD2)	先端長さ (TL)
bai210	0.10	0.20	0.50	1
bai215	0.15	0.25	0.55
bai220	0.20	0.30	0.60
bai225	0.25	0.35	0.65
bai230	0.30	0.40	0.70

ㅤㅤㅤㅤㅤ

標準型番以外のカスタマイズ製作も対応可能です。詳細はお問い合わせください。

ㅤㅤㅤㅤㅤ

業界別使用用途



自動車産業 (塗装/液体冷却システムなど)

自動車の塗装やコーティング工程において、PTFE精密ノズルは優れた撥水性を発揮し、均一で高精度な噴霧を実現。
高温などの過酷な環境下でも安定した性能を維持し、精密な作業をサポート。
また、エンジンやEVバッテリー、ブレーキシステムの冷却液噴射や流通システムにおいても、ノズル詰まりを防ぎ、システム全体の効率向上を実現。

ㅤㅤㅤㅤㅤ

化学工業 (化学薬品取り扱い/ガス分析装置/化学反応工程など)

PTFE精密ノズルの耐薬品性により、濃硫酸や水酸化ナトリウムをはじめとする腐食性の強い酸やアルカリ薬品の取り扱いに最適。
また、ガス分析装置で塩化水素や硫化水素などの腐食性ガスを扱う際にも、PTFE精密ノズルの耐腐食性が成分変化を最小限に抑制し、分析精度を維持。
これにより、製品やプロセスの品質や安全性が向上し、不良品の削減に寄与。

ㅤㅤㅤㅤㅤ

食品・飲料産業 (液体充填/洗浄プロセスなど)

PTFE精密ノズルの優れた撥水性により、ジュースや調味料などの液体充填装置での使用時にも汚れが残りにくく、清潔で正確な作業が実現可能。
さらに、食品製造の洗浄システムにおいては、耐薬品性と撥水性に優れたPTFE精密ノズルを使用することで、効率的かつ効果的な洗浄を実現。



医薬品・バイオテクノロジー (医薬品製造/バイオサンプル調整/試薬取り扱いなど)

医薬品の調合やバイオサンプルの分注に求められる液体の精密な取り扱いにも、PTFE精密ノズルの撥水性が寄与し、正確な作業が可能。
さらに、試薬のハンドリングにおいても、耐薬品性に優れたPTFE精密ノズルは腐食しにくく、長期間にわたる安定した作業環境を提供。

ㅤㅤㅤㅤㅤ

研究機関・分析装置 (ラボ用機器など)

撥水性と耐薬品性に優れたPTFE精密ノズルは、液体や化学試薬を多く扱う分析機器での使用に最適。
精密なサンプル分注や反応生成物の分離作業を高精度にサポートし、研究・分析業務の効率化に寄与。

ㅤㅤㅤㅤㅤ

インクジェット印刷 (工業用プリンターなど)

PTFE精密ノズルの撥水性によりノズル内部にインクが残りにくく、耐薬品性にも優れ、さまざまな種類のインクに対応できるため、印刷品質の向上に寄与。

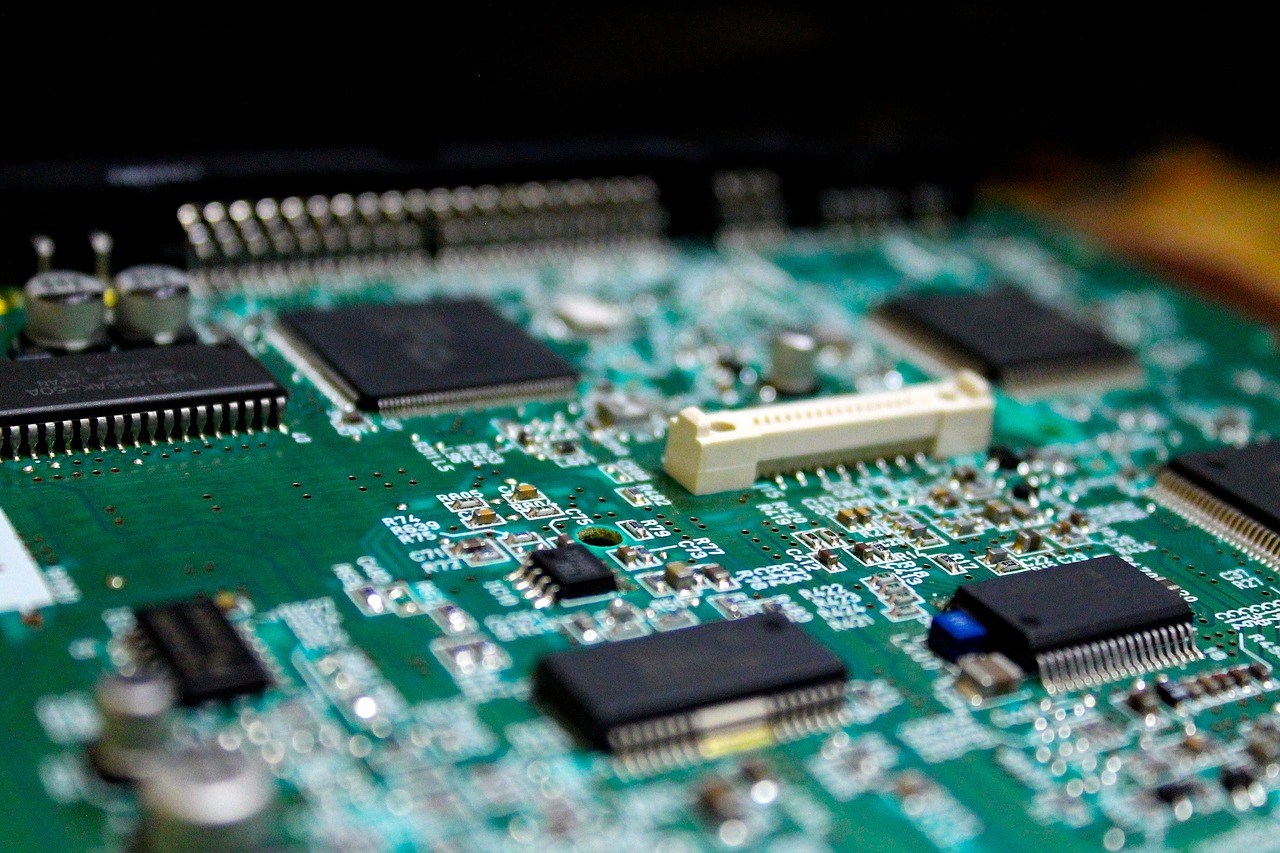

半導体・電子機器製造 (エレクトロニクス製造/パッケージング技術/シーリング・封止技術など)

PTFE精密ノズルは、優れた撥水性と低摩擦性により、封止材など粘度の高い材料もスムーズに流れ、均一な吐出が可能。
さらに、撥水性と耐薬品性を兼ね備えたPTFE精密ノズルは、湿気や化学物質による影響を抑制し、製造工程の安定化に寄与。
デバイスの高品質化や長寿命化を実現。



製品紹介動画
