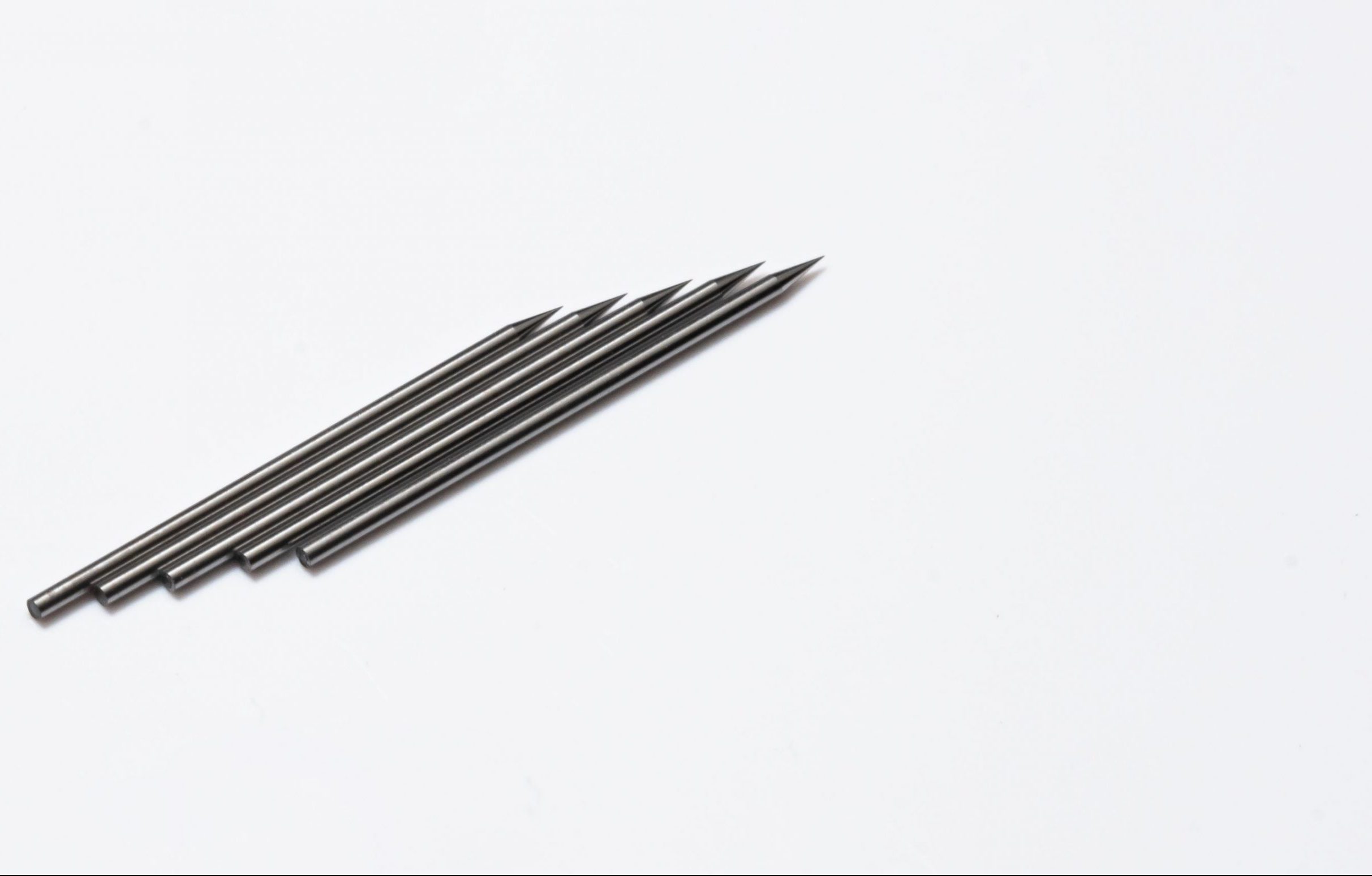

突き上げニードル・プローブニードル
半導体製造時、チップピックアップで、チップを突き上げるための「突き上げニードル」。プローバ―のアクセサリーとして、半導体などの検査、測定に使用する「プローブニードル」。お客様の用途に合わせカスタマイズ可能です。
φ0.7 ・ θ15°・ 15μR |
φ0.7 ・ θ10°・ 150μR |
φ0.7 ・ θ15°・ 250μR |
材質・径（φD）・角度（θ）・長さ（L）・先端R及び形状（Detail Z）の指定により、カスタム製作します。
| 材質 | 超硬 ・ HSS ・ パラジウム合金 |
| 径 | φ0.4 ・φ0.5 ・φ0.64 ・φ0.7 ・φ1.0 |
| 角度 | 8°・ 10°・ 15°・ 20°・ 25°・ 30° |
超硬(最低ロット20pcs)
| 型番 | 直径(Ф) | 先端角度(°) | 長さ(L) | 先端R(μR) |
| STD040A100L089R030CA098 | 0.4 | 10 | 8.9 | 30 |
| STD070A100L250R025CA016 | 0.7 | 10 | 25 | 25 |
| STD070A150L250R025CA017 | 0.7 | 15 | 25 | 25 |
| STD070A150L250R050CA018 | 0.7 | 15 | 25 | 50 |
| STD070A200L250R075CA019 | 0.7 | 20 | 25 | 75 |
| STD070A200L250R100CA031 | 0.7 | 20 | 25 | 100 |
HSS(最低ロット 20pcs)
| 型番 | 直径(Ф) | 先端角度(°) | 長さ(L) | 先端R(μR) |
| STD064A100L150R020HA002 | 0.64 | 10 | 15 | 20 |
パラジウム合金(最低ロット20pcs)
| 型番 | 直径(Ф) | 先端角度(°) | 長さ(L) | 先端R(μR) |
| STD070A100L215R020TA090 | 0.7 | 10 | 21.5 | 20-25 |
| STD070A100L250R020TA099 | 0.7 | 10 | 25 | 20 |
