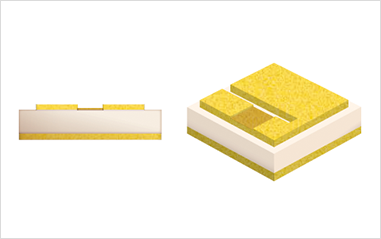

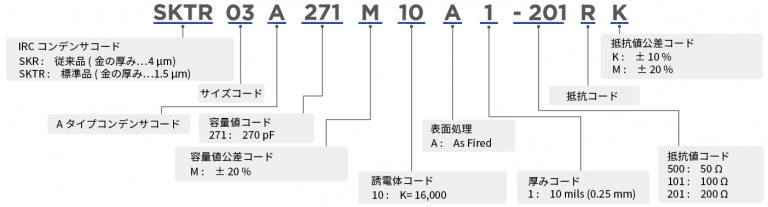

抵抗付セラミックコンデンサ（製品名：IRC™）
コンデンサと抵抗器を一体化することで、高集積化するデバイスのスペース節約、またタクト短縮に貢献します。
表面 |
TaN-TiW-Au |
裏面 |
Ti-Pt-Au |
厚み : 10 mils ± 1 mil (0.250 mm ± 0.025 mm)
| サイズ L×W |
mils | 25×25 | 30×30 | 35×35 | 40×40 | 40×30 | 40×35 |
| 公差 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | |
| mm | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.00×0.76 | 1.00×0.88 | |
| 公差 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | |
| 容量値(pF) | 容量値コード | ||||||
| 220 | 221 | ||||||
| 270 | 271 | ||||||
| 330 | 331 | ||||||
| 390 | 391 | ||||||
| 470 | 471 | ||||||
| 560 | 561 | ||||||
| 680 | 681 | ||||||
| 抵抗値(Ω) | 抵抗値 EIAコード |
||||||
| 50 | 500 | ||||||
| 100 | 101 | ||||||
| 200 | 201 | ||||||
| 誘電材 | K = 16,000 |
| 定格電圧 | 100V |
抵抗温度特性(TCR)
– 100 ± 50 ppm / °C (@ – 55 °C to + 85 °C )
抵抗定格電力
50Ω:
100 mW (@ ≦ 70 °C)
70 mW (@ 70 to 85℃)
100/200Ω:
50 mW (@ ≦ 70 °C)
35 mW (@ 70 to 85℃)
耐熱性
320℃ × 5 mininutes N2ガス雰囲気中
