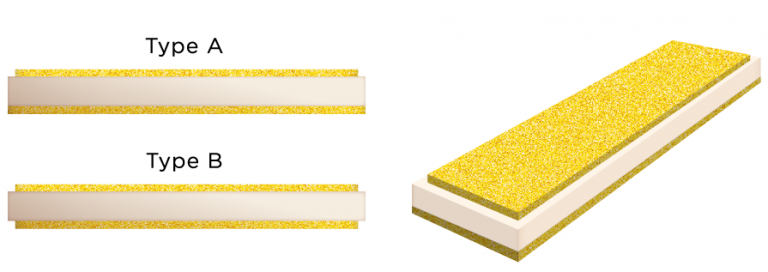

外観

電極構成

表面	TiW – Au
裏面	TiW – Pt – Au, TiW – Au

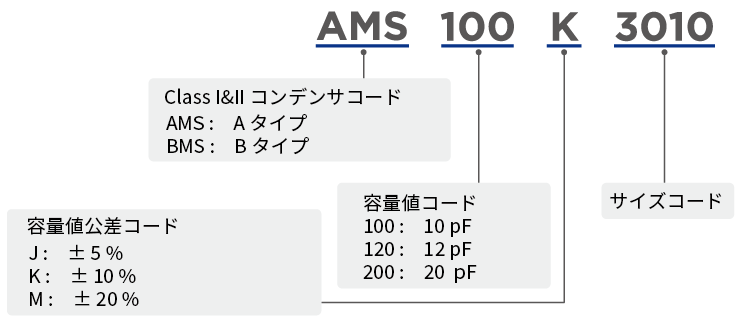

型番例

標準型番

型番	容量値(pF)	サイズ(mill) L × W × t	サイズ(mm) L × W × t	誘電材	定格電圧
AMS100K3010	10	118 × 39 × 8	3.0 × 1.0 × 0.20	K = 90	80 V
AMS120K3010	12	118 × 39 × 7	3.0 × 1.0 × 0.17	K = 90	80 V
AMS140K3010-TA	14	118 × 39 × 7	3.0 × 1.0 × 0.18	K = 140	80 V
AMS160K3010-TA	16	118 × 39 × 7	3.0 × 1.0 × 0.17	K = 140	80 V
AMS180K3010-TA	18	118 × 39 × 6	3.0 × 1.0 × 0.15	K = 140	80 V
AMS200K3010-TA	20	118 × 39 × 5	3.0 × 1.0 × 0.13	K = 140	80 V
AMS100K6010	10	236 × 39 × 7	6.0 × 1.0 × 0.19	K = 40	80 V
AMS120K6010	12	236 × 39 × 7	6.0 × 1.0 × 0.18	K = 40	80 V
AMS210K6010	21	236 × 39 × 8	6.0 × 1.0 × 0.20	K = 90	80 V
AMS240K6010	24	236 × 39 × 7	6.0 × 1.0 × 0.17	K = 90	80 V
AMS260K6010	26	236 × 39 × 6	6.0 × 1.0 × 0.16	K = 90	80 V
AMS300K6010-TA	30	236 × 39 × 7	6.0 × 1.0 × 0.19	K = 140	80 V
AMS350K6010-TA	35	236 × 39 × 7	6.0 × 1.0 × 0.17	K = 140	80 V
AMS400K6010-TA	40	236 × 39 × 7	6.0 × 1.0 × 0.17	K = 140	80 V
AMS450K6010-TA	45	236 × 39 × 5	6.0 × 1.0 × 0.13	K = 140	80 V
AMS500K6010-TA	50	236 × 39 × 4	6.0 × 1.0 × 0.11	K = 140	80 V
BMS100K3010	10	118 × 39 × 7	3.0 × 1.0 × 0.17	K = 90	80 V
BMS210K6010	21	236 × 39 × 7	6.0 × 1.0 × 0.19	K = 90	80 V
BMS300K6010-TA	30	236 × 39 × 7	6.0 × 1.0 × 0.18	K = 140	80 V

*その他の寸法や誘電率、静電容量、TCについてはお問い合わせください。
注）標準共振周波数は、長方形セラミックコンデンサには適用されません
