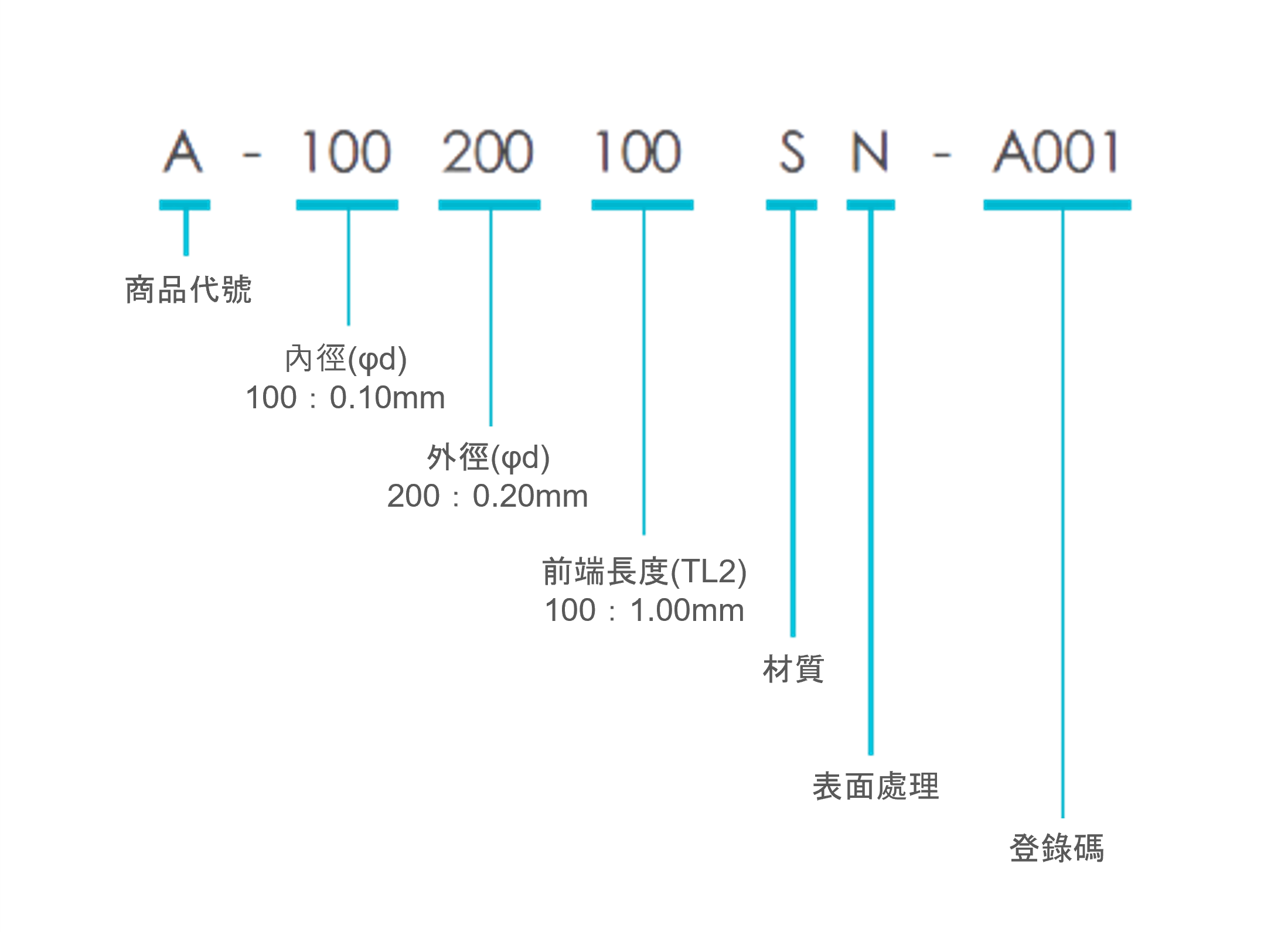

型號示例

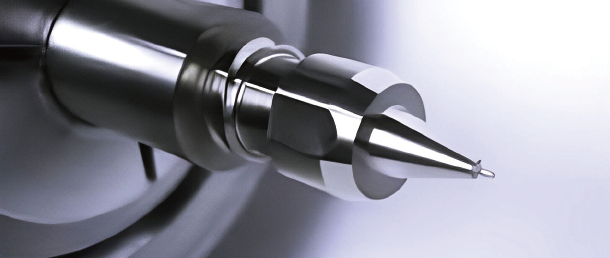

外觀圖





型號一覽

單位：mm

品名	型號	前端尺寸		內部走道長度 (TL1)	内部構造 (無段差)	前端 拋光	針筒 同口徑化	刻印號碼	表面處理 (選配)
		內徑(φd)	外徑1 (φD1)
ARQUE	A-100200100SN-A121	0.10	0.20	1.00	〇	〇	〇	〇	〇
	A-150250100SN-A122	0.15	0.25	1.00	〇	〇	〇	〇	〇
	A-200300100SN-A123	0.20	0.30	1.00	〇	〇	〇	〇	〇
	A-250350100SN-A124	0.25	0.35	1.00	〇	〇	〇	〇	〇
	A-300400100SN-A125	0.30	0.40	1.00	〇	〇	〇	〇	〇
	A-350450100SN-A126	0.35	0.45	1.00	〇	〇	〇	〇	〇
	A-400500100SN-A127	0.40	0.50	1.00	〇	〇	〇	〇	〇
	A-450550100SN-A128	0.45	0.55	1.00	〇	〇	〇	〇	〇
	A-500600100SN-A129	0.50	0.60	1.00	〇	〇	〇	〇	〇
	A-600700100SN-A432	0.60	0.70	1.00	〇	〇	〇	〇	〇
ARQUE-S	A-100200000SN-A191	0.10	0.20	0.30	〇	〇	〇	〇	〇
	A-150250000SN-A192	0.15	0.25	0.30	〇	〇	〇	〇	〇
	A-200300000SN-A193	0.20	0.30	0.30	〇	〇	〇	〇	〇
ARQUE SELECT	A-300400100SN-A742	0.30	0.40	1.00	〇	〇	〇	–	–
	A-350450100SN-A743	0.35	0.45	1.00	〇	〇	〇	–	–
	A-400500100SN-A744	0.40	0.50	1.00	〇	〇	〇	–	–
	A-500600100SN-A745	0.50	0.60	1.00	〇	〇	〇	–	–
	A-600700100SN-A746	0.60	0.70	1.00	〇	〇	〇	–	–
ARQUE PREMIUM	A-030080000SN-A538	0.03	0.08	0.20	–	〇	–	〇	〇
	A-050100000SN-A539	0.05	0.10	0.30	–	〇	–	〇	〇
	A-070120000SN-A540	0.07	0.12	0.30	–	〇	–	〇	〇
	A-080130000SN-A541	0.08	0.13	0.30	–	〇	–	〇	〇

材料：SUS303



ARQUE



捷科泰亞主要系列。



ARQUE SELECT



ARQUE系列中大量生產的型號，有價格優勢。



ARQUE PREMIUM



先進技術開發應用的高精度點膠針。



特徴

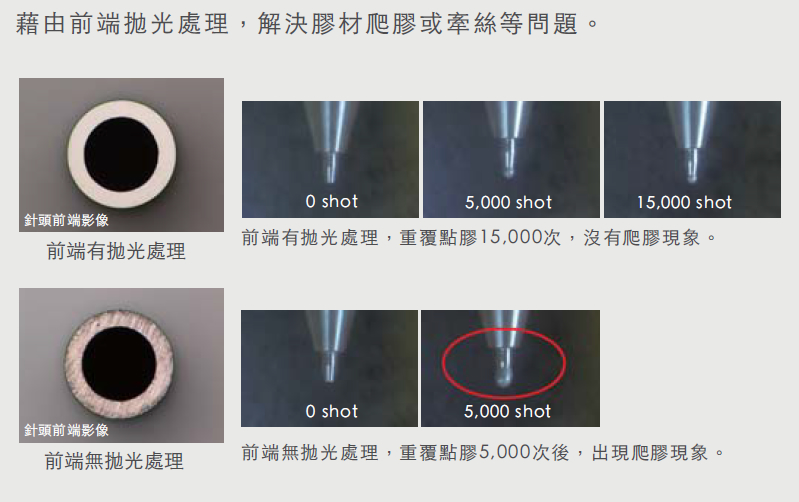

減緩爬膠，防止點膠大小不均現象



點膠針頭前端有拋光處理。
解決膠材爬膠或牽絲等問題，所以在製造過程中能穩定塗佈。





防止膠材阻塞



內部採用斜角形狀的無段差設計。
使用不會造成段差的鑽孔工具，防止膠材積留引起的阻塞或硬化，維持高流動性。

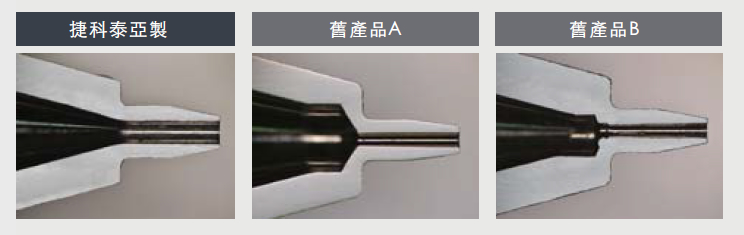

內部加工形狀及膠材阻塞情形



膠針內部無段差設計，膠材不易阻塞。

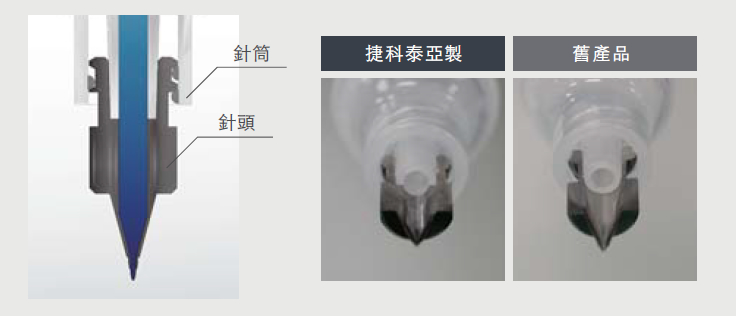

針筒與點膠針同口徑化



消除針筒與膠針之間接合部位的段差，使針頭內部壓力受力均勻、穩定。

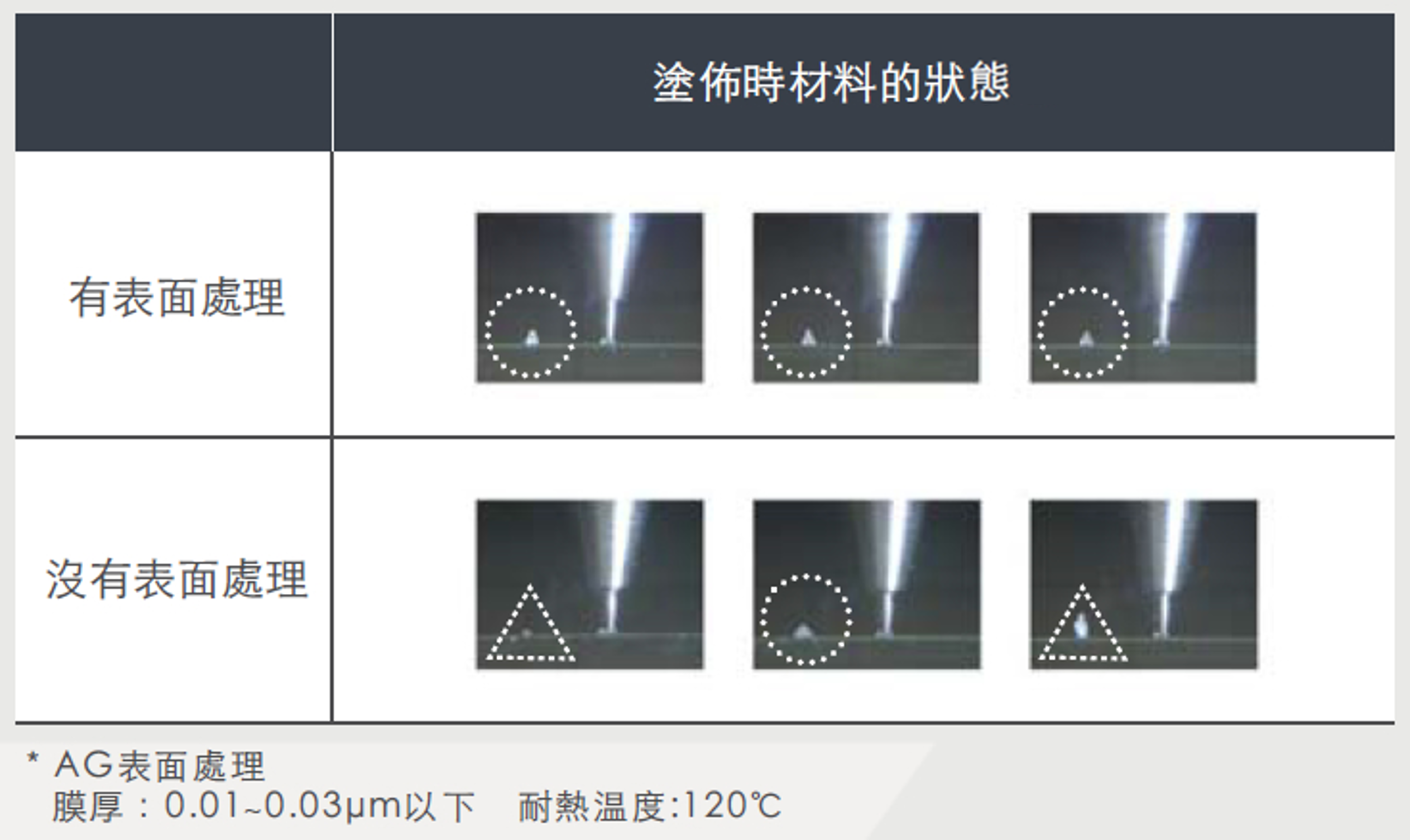

表面處理



在前端進行特殊表面處理後，塗佈材料將更容易脫離針頭，進而抑制膠材牽絲，解決塗佈不均勻的現象。
