標準品一覽表

kaika1 系列



此系列為原創形狀的噴嘴，不需插入鐵氟龍管至噴嘴內，即能充分熔解列印線材。





kaika6 系列



30 度的內徑斜角。一般的外徑斜面為 60 度，此系列設定為 120 度，以增強端部衝擊的緩衝，同時確保充足的熱容量以提高表面平滑效果。





kaika7 系列



此系列依螺紋長度的不同，提供兩種選擇。可根據您手邊的設備進行選擇。





kaika8 系列



此系列為兩段式斜面設計。前端為 120 度的斜角，再連接 80 度的外徑斜面。
此設計有助於減輕前端碰撞的衝擊，同時確保充足的熱容量以提高表面平滑的效果。

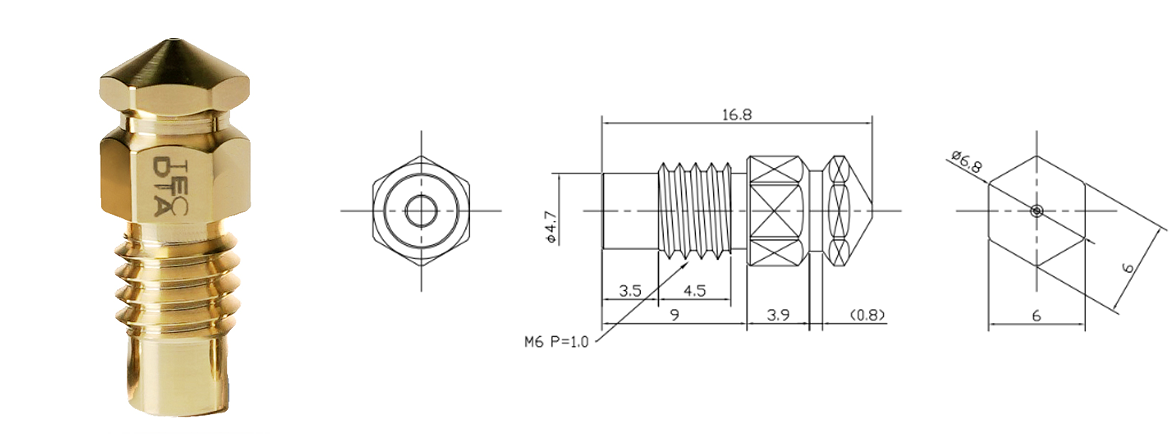

kaika10 系列



此系列噴嘴具 120 度外徑斜面，且具優秀恆溫能力。縮短螺紋長度，以減少印刷時因震動而造成的螺紋鬆動或損壞的風險。





特徵

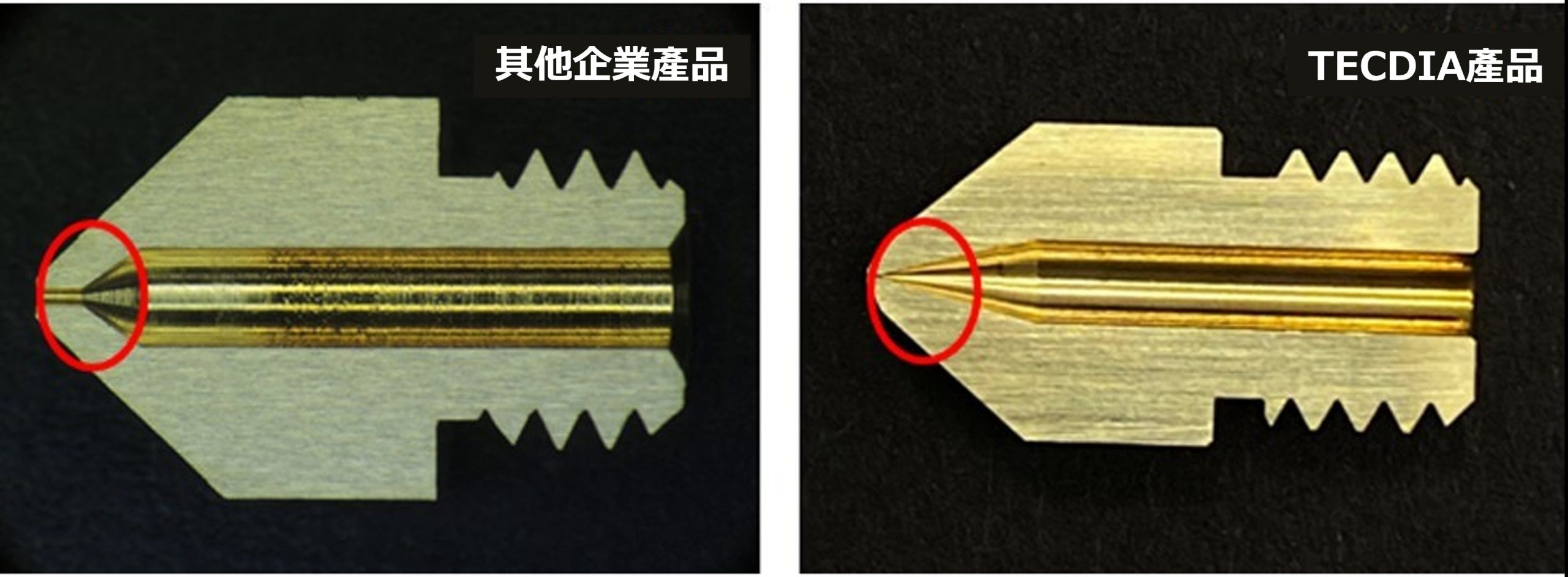

1．無段差的內部形狀。
內部形狀對於能夠平滑的推出 3D 列印線材至關重要，因此我們採用 TECDIA【點膠針頭 ARQUE】內部斜角形狀的無段差設計。

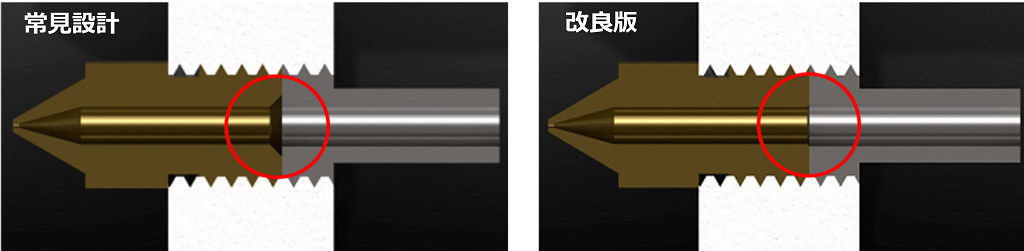

2．接合處為無倒角設計，防止漏料和堵料。
排除設備端出膠口與噴嘴之間不必要的空隙，防止線材堵塞。

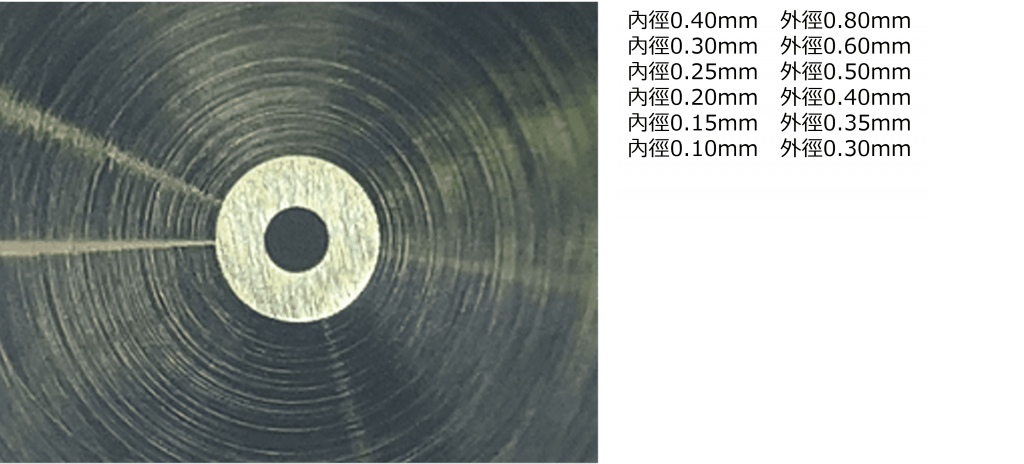

3．提高表面平滑效果及可實現細微塗佈的外徑尺寸。
噴嘴的端面面積與內外徑設定有關，會進而影響熨平效果。
我們找出可進行細部列印，也適合熨平（Ironing）的外徑尺寸。

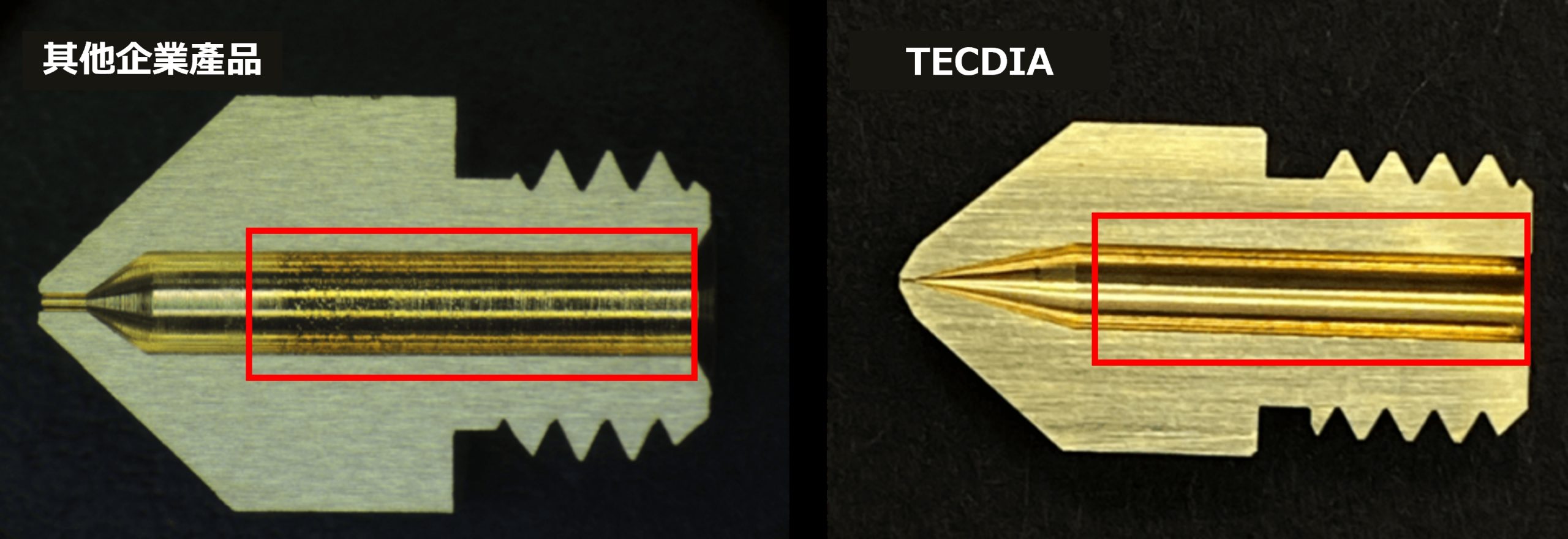

4．減少內徑的表面粗糙度，實現預期的列印效果。
透過獨特的加工技術，研磨噴嘴內部在加工時產生的刮痕和凹凸。減少表面粗糙並提高材料的流動性。



5．透過序號管理進行追蹤和改良。
我們在所有噴嘴上刻印序號，有助於檢測異常情況和進行新一代的產品改良。
