特點



• 前端加長的點膠針頭，可對應狹縫空間進行點膠作業
  以相機模組之貼合作業為例，因針頭前端加長，可避免針頭本體與機構或零件干涉，順利進行點膠作業。



• 高流動性
  點膠針頭內流道為斜角形狀，可有效抑制膠材阻塞。



• 前端拋光處理
  點膠時可有效抑制膠材牽絲或爬膠現象。

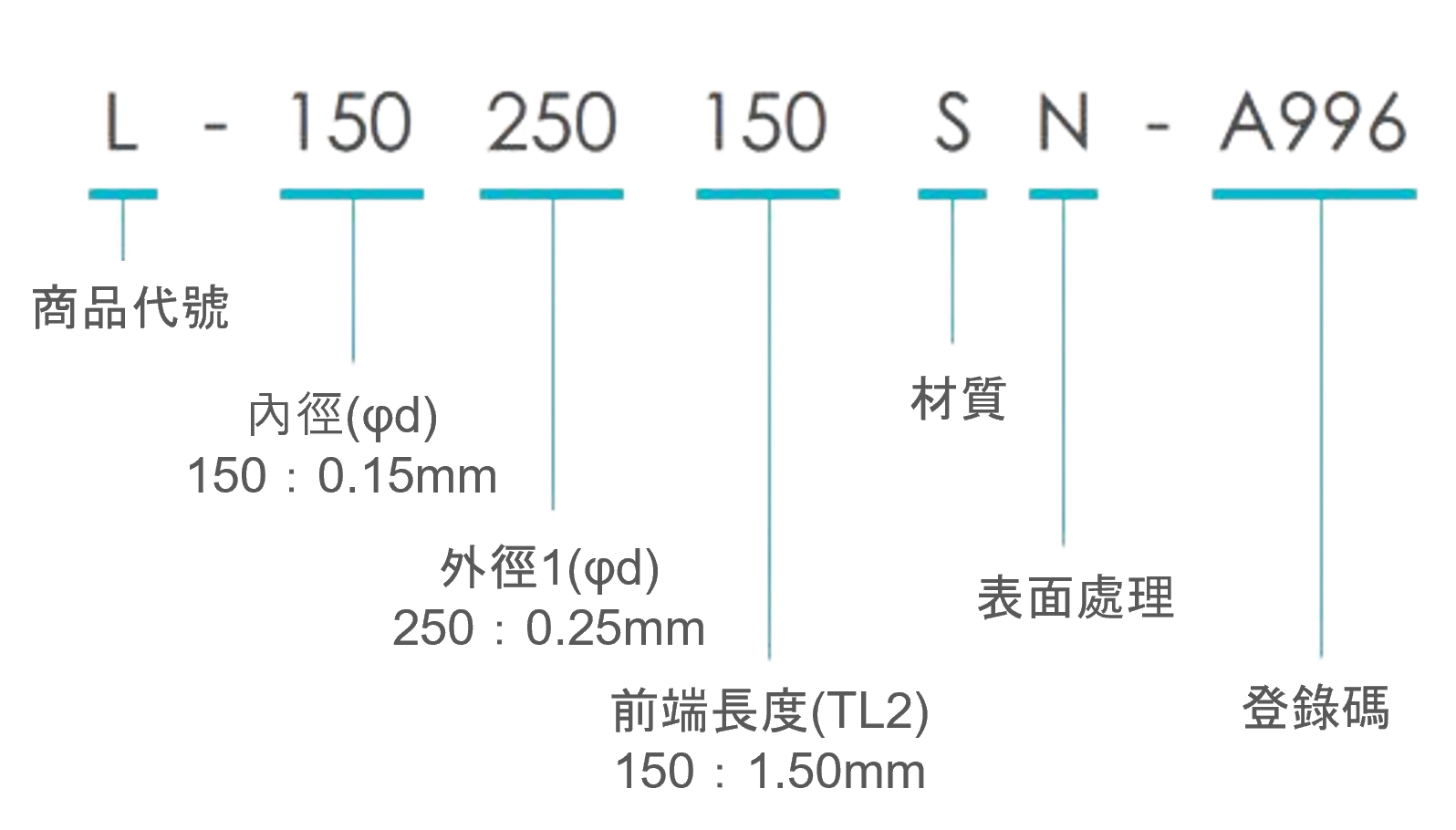

型號示例





外觀尺寸圖





型號一覽表



單位：mm

型號	前端尺寸			前端長度(TL2)
	内徑 (Фd)	外徑1 (ФD1)	外徑2 (ФD2)
L-150250150SN-A996	0.15	0.25	0.45	1.50	–	–	–	–	–	–	–
L-200300□□□SN-△△△△	0.20	0.30	0.50	1.50	2.00	–	–	–	–	–	–
L-250350□□□SN-△△△△	0.25	0.35	0.55	1.50	2.00	2.50	–	–	–	–	–
L-300400□□□SN-△△△△	0.30	0.40	0.60	1.50	2.00	2.50	3.00	3.50	4.00	4.50	–
L-350450□□□SN-△△△△	0.35	0.45	0.65	1.50	2.00	2.50	3.00	3.50	4.00	4.50	5.00
L-400500□□□SN-△△△△	0.40	0.50	0.70	1.50	2.00	2.50	3.00	3.50	4.00	4.50	5.00
L-450550□□□SN-△△△△	0.45	0.55	0.75	1.50	2.00	2.50	3.00	3.50	4.00	4.50	5.00
L-500600□□□SN-△△△△	0.50	0.60	0.80	1.50	2.00	2.50	3.00	3.50	4.00	4.50	5.00

材質：SUS303

* 如需上述規格以外的尺寸，請連絡我們。
* □□□依前端長度(TL2)有所不同。
* △△△△依登錄碼分配。
