外觀

應用範圍

• 降噪、濾波與終端匹配
• 適用各類電路匹配需求

特色

•  9×12 mil（0.230×0.305 mm）超小尺寸
• 公差精度可控制在±1%和±2%
• 可打線接合的TiW-Au金層構造

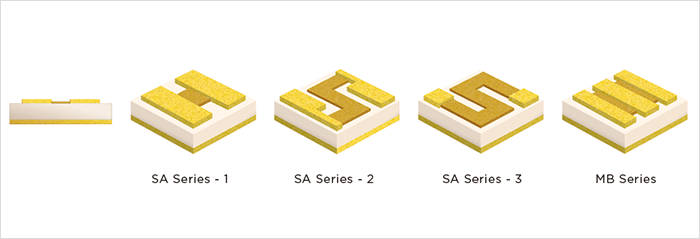

電極電鍍方案

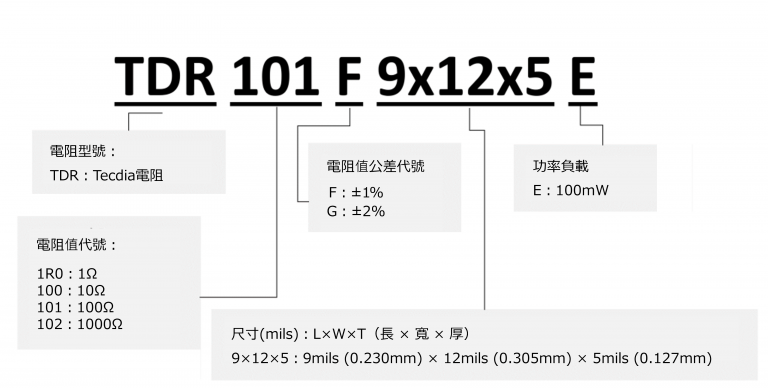

型號範例

產品列表

型號	尺寸 (Mils)	尺寸 (mm)	電阻值	公差	Spec Sheet
TDR-100F-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	10Ω	±1%
TDR-100G-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	10Ω	±2%
TDR-250F-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	25Ω	±1%
TDR-250G-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	25Ω	±2%
TDR-500G-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	50Ω	±2%
TDR-750F-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	75Ω	±1%
TDR-750G-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	75Ω	±2%
TDR-101F-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	100Ω	±1%
TDR-101G-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	100Ω	±2%
TDR-102F-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	1000Ω	±1%
TDR-102G-9x12x5-E	9x12x5	0.230 x 0.305 x 0.127	1000Ω	±2%

其他尺寸或金屬鍍膜的客製化需求，請與我們聯繫。

備註：若您有客製規格需求，Tecdia提供客製化尺寸、介電常數、電容值、溫度特性（TC）等其他選項以符合您的需求。
歡迎隨時聯繫我們，並提出您的需求，我們會提供最合適的產品給您。

抵抗温度特性(TCR)

–100 + / –50 ppm / ° C (@ –55 ° C to + 85 ° C)

電阻額定輸出

100 mW @ <70 ° C

電阻加熱指示

在 N2 中以 320 °C 加熱 5 分鐘
