外觀

電極電鍍方案

表面	TaN – TiW – Au

底面	TiW – Pt – Au

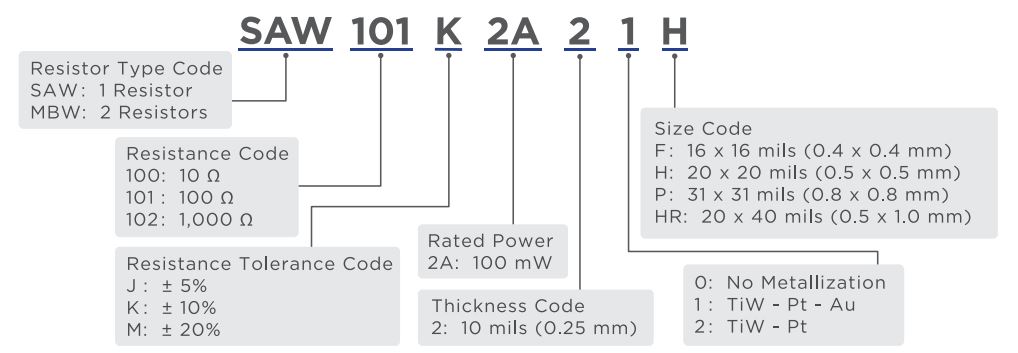

型號範例

產品列表

型號	電阻值(Ω)	電阻值代號	尺寸(mils) L × W	尺寸(mils) L × W	外觀
SAW100K2A21H	10	100	20 × 20	0.50 x 0.50	SA Series – 1
SAW250K2A21F	25	250	16 × 16	0.40 x 0.40	SA Series – 1
SAW250K2A21H	25	250	20 × 20	0.50 x 0.50	SA Series – 1
SAW500K2A21F	50	500	16 × 16	0.40 x 0.40	SA Series – 1
SAW500K2A21H	50	500	20 × 20	0.50 x 0.50	SA Series – 1
SAW500K2A21HR	50	500	20 × 40	0.50 x 1.00	SA Series – 1
SAW500K2A21P	50	500	31 × 31	0.80 × 0.80	SA Series – 1
SAW750K2A21HR	75	750	20 × 40	0.50 × 1.00	SA Series – 1
SAW101K2A21H	100	101	20 × 20	0.50 x 0.50	SA Series – 1
SAW101K2A21HR	100	101	20 × 40	0.50 × 1.00	SA Series – 1
SAW201K2A21H	200	201	20 × 20	0.50 x 0.50	SA Series – 2
SAW102M2A21H	1000	102	20 × 20	0.50 x 0.50	SA Series – 3
MBW200K2A21P	10 × 2	200	31 × 31	0.80 × 0.80	MB Series
MBW250K2A21P	12.5 × 2	250	31 × 31	0.80 × 0.80	MB Series
MBW500K2A21P	25 × 2	500	31 × 31	0.80 × 0.80	MB Series
MBW750K2A21P	37.5 × 2	750	31 × 31	0.80 × 0.80	MB Series
MBW101K2A21P	50 × 2	101	31 × 31	0.80 × 0.80	MB Series

抵抗温度特性(TCR)

– 100 + / – 50 ppm / °C (@ – 55 °C to + 85 °C)

電阻額定輸出

100 mW @ < 70 °C

電阻加熱指示

在 N2 中以 320 °C 加熱 5 分鐘
