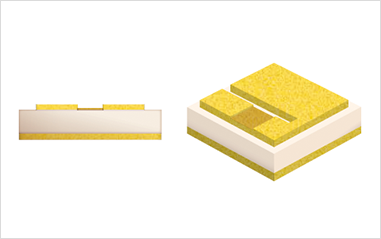

IRC 一體化電容電阻
電阻結合電容後放在Class IV（K=16,000）的電容中，集成單一晶片， 減少打線數量與BOM List 的元件數量
表面 |
TaN – TiW – Au |
裏面 |
Ti – Pt – Au |
厚度 : 10 mils ± 1 mil (0.250 mm ± 0.025 mm)
| 尺寸 L×W |
mils | 25×25 | 30×30 | 35×35 | 40×40 | 40×30 | 40×35 |
| 公差 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | |
| mm | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.00×0.76 | 1.00×0.88 | |
| 公差 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | ± 0.13 | |
| 電容值(pF) | 電容值代號 | ||||||
| 220 | 221 | ||||||
| 270 | 271 | * | |||||
| 330 | 331 | ||||||
| 390 | 391 | ||||||
| 470 | 471 | ||||||
| 560 | 561 | * | |||||
| 680 | 681 | * | |||||
| 電阻值(Ω) | 電阻值 EIA代號 |
||||||
| 50 | 500 | ||||||
| 100 | 101 | ||||||
| 200 | 201 | ||||||
*未提供電容值公差V
| 介電質材料 | K = 16,000 |
| 額定工作電壓* | 100V |
*電容部分的額定電壓
電阻耐熱度(TCR)
– 100 ± 50 ppm / °C (@ – 55 °C to + 85 °C )
電阻額定輸出
50Ω:
100 mW (@ ≦ 70 °C)
70 mW (@ 70 to 85℃)
100/200Ω:
50 mW (@ ≦ 70 °C)
35 mW (@ 70 to 85℃)
電阻加熱指示
在N2 中以320 °C 加熱 5 分鐘
