精密機械加工製品

精密點膠針頭 (ARQUE・各類點膠針頭)

點膠針頭 ARQUE

經由高精度的加工實現高品質的製造,讓點膠針可達到穩定的微量塗布,可根據價格及用途,從3種類型中選擇所需的點膠針。

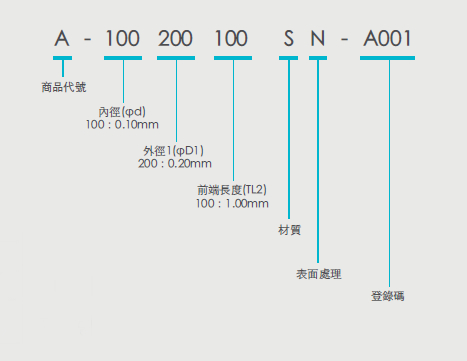

型號示例

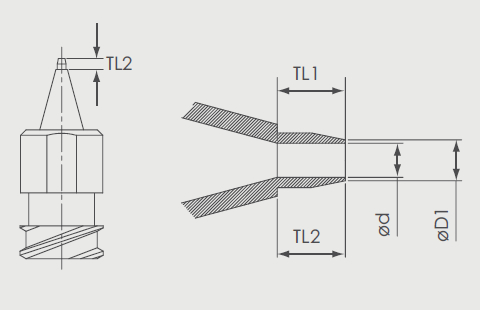

外觀圖

型號一覽

單位:mm

品名 型號 前端尺寸 內部走道長度
(TL1)
内部構造
(無段差)
前端
拋光
針筒
同口徑化
刻印
號碼
表面處理
(選配)
內徑(φd) 外徑1
(φD1)
ARQUE A-100200100SN-A121 0.10 0.20 1.00
A-150250100SN-A122 0.15 0.25 1.00
A-200300100SN-A123 0.20 0.30 1.00
A-250350100SN-A124 0.25 0.35 1.00
A-300400100SN-A125 0.30 0.40 1.00
A-350450100SN-A126 0.35 0.45 1.00
A-400500100SN-A127 0.40 0.50 1.00
A-450550100SN-A128 0.45 0.55 1.00
A-500600100SN-A129 0.50 0.60 1.00
A-600700100SN-A432 0.60 0.70 1.00
ARQUE-S A-100200000SN-A191 0.10 0.20 0.30
A-150250000SN-A192 0.15 0.25 0.30
A-200300000SN-A193 0.20 0.30 0.30
ARQUE SELECT A-300400100SN-A742 0.30 0.40 1.00 - -
A-350450100SN-A743 0.35 0.45 1.00 - -
A-400500100SN-A744 0.40 0.50 1.00 - -
A-500600100SN-A745 0.50 0.60 1.00 - -
A-600700100SN-A746 0.60 0.70 1.00 - -
ARQUE PREMIUM A-030080000SN-A538 0.03 0.08 0.20 - -
A-050100000SN-A539 0.05 0.10 0.30 - -
A-070120000SN-A540 0.07 0.12 0.30 - -
A-080130000SN-A541 0.08 0.13 0.30 - -

材料:SUS303

ARQUE

捷科泰亞主要系列。

ARQUE SELECT

ARQUE系列中大量生產的型號,有價格優勢。

ARQUE PREMIUM

先進技術開發應用的高精度點膠針。

特徴

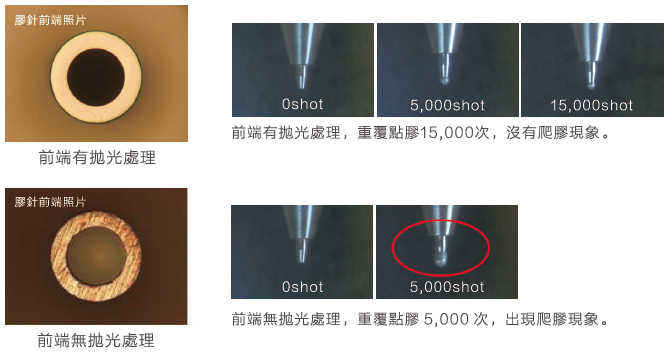

減緩爬膠,防止點膠大小不均現象

點膠針頭前端有拋光處理。
解決膠材爬膠或牽絲等問題,所以在製造過程中能穩定塗佈。

防止膠材阻塞

內部採用斜角形狀的無段差設計。
使用不會造成段差的鑽孔工具,
防止膠材積留引起的阻塞或硬化,維持高流動性。

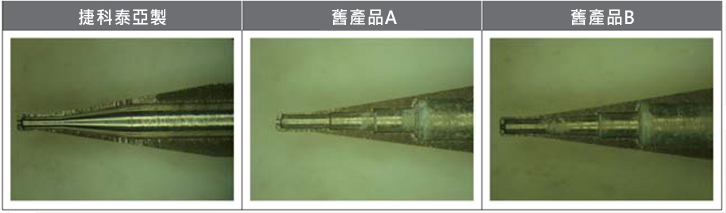

內部加工形狀及膠材阻塞情形

膠針內部無段差設計,膠材不易阻塞。

針筒與點膠針同口徑化

消除針筒與膠針之間接合部位的段差,使針頭內部壓力受力均勻、穩定。

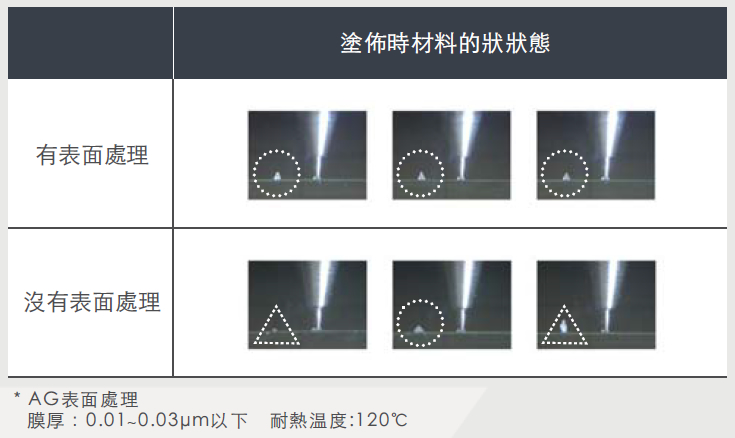

表面處理

在前端進行特殊表面處理後,塗佈材料將更容易脫離針頭,進而抑制膠材牽絲,解決塗佈不均勻的現象。
