精密機械加工製品

點測分類用針

頂針

在半導體製程中, 頂針是在拾取晶片階段將晶片向上頂起,使晶片突出的重要工具。捷科泰亞的頂針除了可客製成鑽石先端以外,也可以根據客人的需求進行客製。

φ0.7 ・ θ15°・ 250μR φ0.7 ・ θ10°・ 150μR φ0.7 ・ θ15°・ 15μR

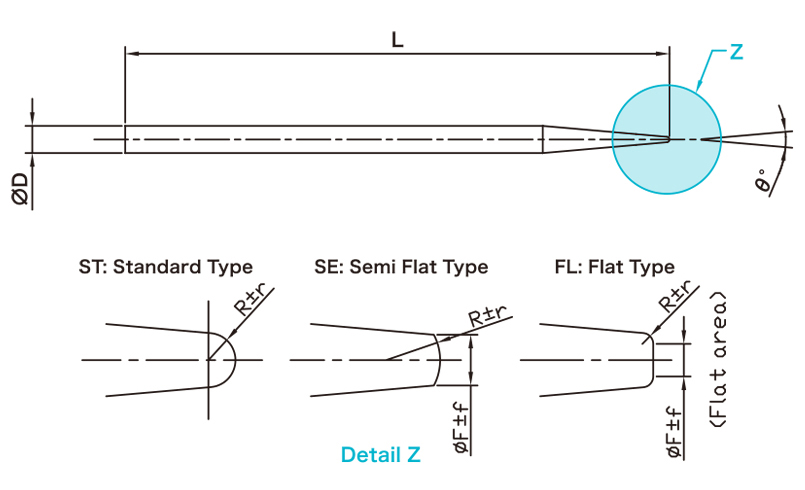

依客戶指定之材質、直徑(φD)、角度(θ)、長度(L)、尖端R及外型(Detail Z)進行客製化生產。

材質 碳化鎢、高速鋼 (HSS)、鈀合金
直徑 φ0.4 ・φ0.5 ・φ0.64 ・φ0.7 ・φ1.0
角度 8°・ 10°・ 15°・ 20°・ 25°・ 30°

碳化鎢材質(最低訂購量20支)

型號 直徑(Ф) 前端角度(°) 長度(L) 尖端R(μR)
STD040A100L089R030CA098 0.4 10 8.9 30
STD070A100L250R025CA016 0.7 10 25 25
STD070A150L250R025CA017 0.7 15 25 25
STD070A150L250R050CA018 0.7 15 25 50
STD070A200L250R075CA019 0.7 20 25 75
STD070A200L250R100CA031 0.7 20 25 100

高塑鋼材質(最低訂購量20支)

型號 直徑(Ф) 前端角度(°) 長度(L) 尖端R(μR)
STD064A100L150R020HA002 0.64 10 15 20

鈀合金材質(最低訂購量20支)

型號 直徑(Ф) 前端角度(°) 長度(L) 尖端R(μR)
STD070A100L215R020TA090 0.7 10 21.5 20-25
STD070A100L250R020TA099 0.7 10 25 20
