高频、光学器件用陶瓷产品

单层陶瓷电容

特长

  • 积累30余年丰富实绩的高可靠性
  • 温度补偿系列的Class1、高介电常数系列的Class3形成多样化的产品系列
  • 可根据封装条件及需求规格,从A、B、C三种类型中选择

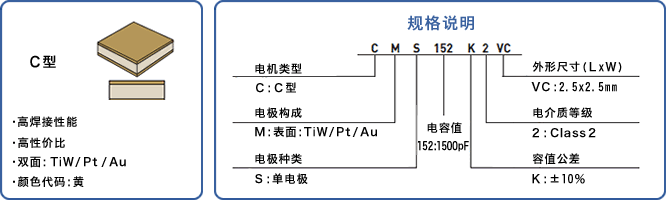

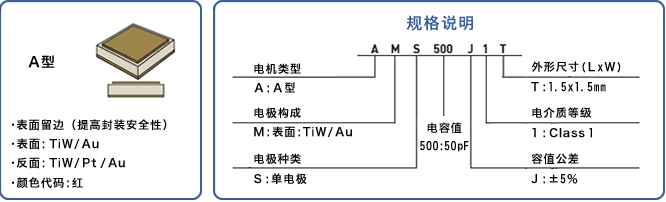

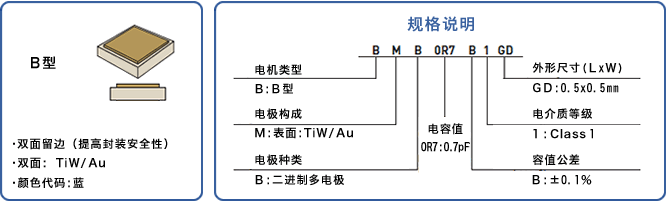

型号定义

(1) 电容型

A: A型
B: B型
C: C型

(2) M: 表面:TiW/Au or TiW/Pt/Au

(3) 电极形式

S: 单电极
G: 双电极
B: 二进制多电极

(4) 电容值代码

代码 电容值
1RO: 1.0pF
100: 10pF
101: 100pF
102: 1000pF

(5) 电容值公差代码

代码 电容值公差
A: +/-0.05pF
B: +/-0.10pF
C: +/-0.25pF
J: +/-5%
K: +/-10%
M: +/-20%
V: -0%/+100%
Z: -20%/+80%
S: Special

(6) EIA电介质等级

参见基本资讯的"电介质规格"页面

(7) 外形尺寸

参见下面的"外形图"

(8) 定制尺寸

X: 厚度公差指定
Y: 外形尺寸公差指定

(9) 电介质材料代码

参见基本资讯的"电介质规格"页面

(10) 测试频率

K: @1kHz
M: @1MHz

(11) 特别要求

包装方法、检查方法及其它

*(8)(9)(10)仅为定制产品规格的标注。
 (11)为所有产品都可标注的项目。

外形图

单电极系列

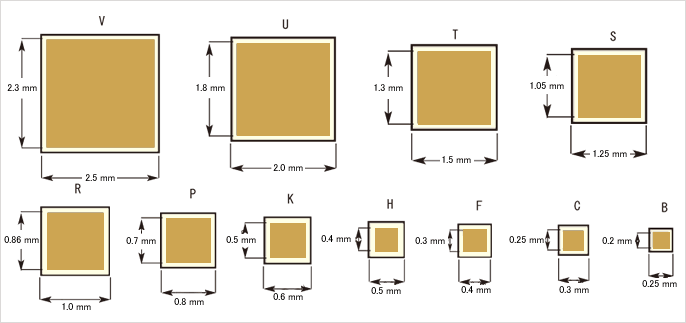

单电极 A、B型(正面外观)

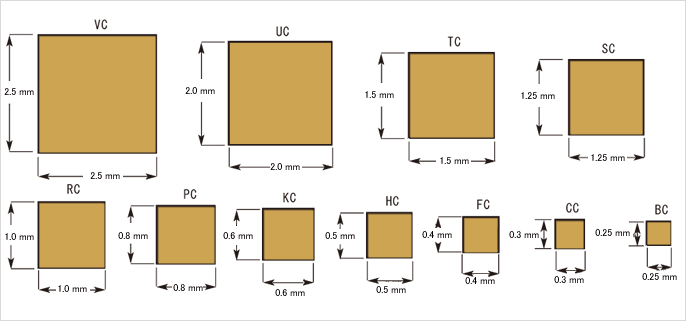

单电极 C型

多电极系列

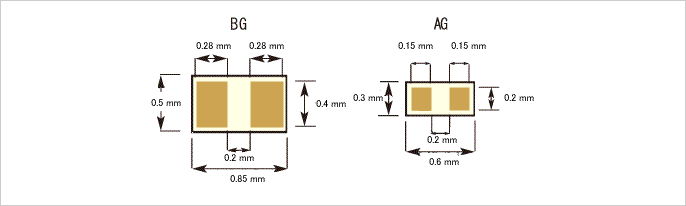

双电极型陶瓷电容

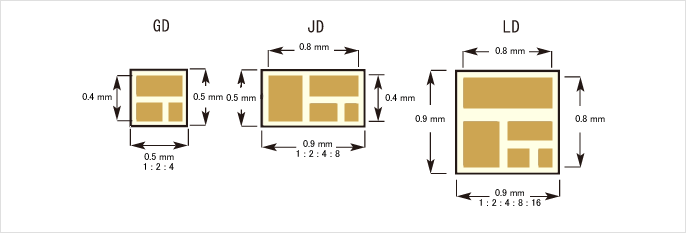

二进制多电极型陶瓷电容

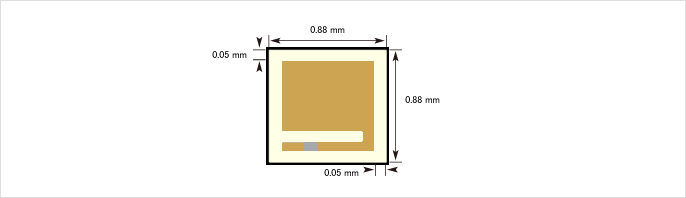

陶瓷电容电阻一体产品(例)

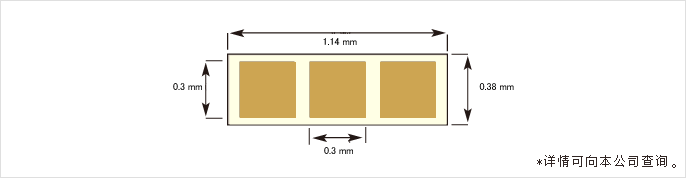

多电极阵列型陶瓷电容(例)

至页首

产品列表

A型

High Q(Class 1)单电极电容器
电容值、电介质、尺寸组合

电容值
(pF)@1MHz
电容值
EIA代码
外形尺寸代码(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
0.1 0R1
0.2 0R2                 电介质颜色索引
0.3 0R3                   K=40
0.4 0R4                   K=90
0.5 0R5                   K=140
0.6 0R6                   K=180
0.8 0R8       **           K=280
1.0 1R0
1.2 1R2         **
1.5 1R5
1.8 1R8           **
2.2 2R2           **
2.7 2R7
3.3 3R3             **
3.9 3R9             **
4.7 4R7               **
5.6 5R6               **
6.8 6R8                 **
8.2 8R2                 **
10.0 100
12.0 120
15.0 150                   **
18.0 180                   **
22.0 220                     **
27.0 270                     **
33.0 330
39.0 390
47.0 470
50.0 500
56.0 560
68.0 680
82.0 820
100.0 101
120.0 121
150.0 151

**请添加后缀代码-4M。

High K(Class 2)单电极电容器
电容值、电介质、尺寸组合

电容值
(pF)@1kHz
电容值
EIA代码
外形尺寸代码(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
2.2 2R2
2.7 2R7                 电介质颜色索引
3.3 3R3                   K=700
3.9 3R9                   *K=1600
4.7 4R7                   K=2800
5.6 5R6
6.8 6R8
8.2 8R2
10.0 100
12.0 120
15.0 150
18.0 180
22.0 220
27.0 270
33.0 330
39.0 390
47.0 470
50.0 500
56.0 560
68.0 680
82.0 820
100.0 101
120.0 121
150.0 151
180.0 181
220.0 221
270.0 271
330.0 331
390.0 391
470.0 471
510.0 511
560.0 561
680.0 681
820.0 821
1000.0 102
1200.0 122
1500.0 152

* 请在产品型号后追加-FK。

二进制多电极型陶瓷电容

电容值(pF) *1@1MHz
各数组块代表值
EIA代码
(电容值)
尺寸代码(mm)
GD JD LD
0.5×0.5 0.5×0.9 0.9×0.9
0.7/0.35/0.18 0R7 *2
1.5/0.75/0.38 1R5 *2
1.5/0.75/0.38/0.19 1R5   *2
3.0/1.5/0.75/0.38 3R0   *2
3.0/1.5/0.75/0.38/0.19 3R0     *2
6.0/3.0/1.5/0.75/0.38 6R0     *2

双电极型陶瓷电容

电容值(pF)
各数组块代表值
EIA代码
(电容值)
频率 尺寸代码(mm)
AG BG
0.3×0.6 0.5×0.85
0.5×2 0R5 @1MHz *2
5.0×2 5R0 @1kHz
15.0×2 150 @1kHz
25.0×2 250 @1kHz

*1 各电容值为参考值,通过测量最大电极的电容值来判别是否合格。
*2 请参见High Q电介质颜色索引。

至页首

B型

High Q(Class 1)单电极电容器
电容值、电介质、尺寸组合

电容值
(pF)@1MHz
电容值
EIA代码
外形尺寸代码(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
0.1 BMS0R1
0.2 BMS0R2               电介质颜色索引
0.3 BMS0R3                   K=40
0.4 BMS0R4                   K=90
0.5 BMS0R5                   K=140
0.6 BMS0R6                   K=180
0.8 BMS0R8       **           K=280
1.0 BMS1R0         **
1.2 BMS1R2         **
1.5 BMS1R5
1.8 BMS1R8           **
2.2 BMS2R2           **
2.7 BMS2R7
3.3 BMS3R3             **
3.9 BMS3R9
4.7 BMS4R7               **
5.6 BMS5R6
6.8 BMS6R8                 **
8.2 BMS8R2                 **
10.0 BMS100
12.0 BMS120
15.0 BMS150                   **
18.0 BMS180
22.0 BMS220                     **
27.0 BMS270
33.0 BMS330
39.0 BMS390
47.0 BMS470
50.0 BMS500
56.0 BMS560
68.0 BMS680
82.0 BMS820
100.0 BMS101
120.0 BMS121
150.0 BMS151

**请添加后缀代码-4M。

High K(Class 2)单电极电容器
电容值、电介质、尺寸组合

电容值
(pF)@1kHz
电容值
EIA代码
外形尺寸代码(mm)
B C F H K P R S T U V
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
2.2 BMS2R2
2.7 BMS2R7                 电介质颜色索引
3.3 BMS3R3                   K=700
3.9 BMS3R9                   *K=1600
4.7 BMS4R7                   K=2800
5.6 BMS5R6
6.8 BMS6R8
8.2 BMS8R2
10.0 BMS100
12.0 BMS120
15.0 BMS150
18.0 BMS180
22.0 BMS220
27.0 BMS270
33.0 BMS330
39.0 BMS390
47.0 BMS470
50.0 BMS500
56.0 BMS560
68.0 BMS680
82.0 BMS820
100.0 BMS101
120.0 BMS121
150.0 BMS151
180.0 BMS181
220.0 BMS221
270.0 BMS271
330.0 BMS331
390.0 BMS391
470.0 BMS471
510.0 BMS511
560.0 BMS561
680.0 BMS681
820.0 BMS821
1000.0 BMS102
1200.0 BMS122
1500.0 BMS152

* 请在产品型号后追加-FK。

二进制多电极型陶瓷电容

电容值(pF) *1@1MHz
各数组块代表值
EIA代码
(电容值)
尺寸代码(mm)
GD JD LD
0.5×0.5 0.5×0.9 0.9×0.9
0.7/0.35/0.18 0R7 *2
1.5/0.75/0.38 1R5 *2
1.5/0.75/0.38/0.19 1R5   *2
3.0/1.5/0.75/0.38 3R0   *2
3.0/1.5/0.75/0.38/0.19 3R0     *2
6.0/3.0/1.5/0.75/0.38 6R0     *2

双电极型陶瓷电容

电容值(pF)
各数组块代表值
EIA代码
(电容值)
频率 尺寸代码(mm)
AG BG
0.3×0.6 0.5×0.85
0.5×2 0R5 @1MHz *2
5.0×2 5R0 @1kHz
15.0×2 150 @1kHz
25.0×2 250 @1kHz

*1 各电容值为参考值,通过测量最大电极的电容值来判别是否合格。
*2 请参见High Q电介质颜色索引。

至页首

C型

High Q(Class 1)单电极电容器
电容值、电介质、尺寸组合

电容值
(pF)@1MHz
电容值
EIA代码
外形尺寸代码(mm)
BC CC FC HC KC PC RC SC TC UC VC
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
0.1 CMS0R1
0.2 CMS0R2                 电介质颜色索引
0.3 CMS0R3 **                 K=40
0.4 CMS0R4                   K=90
0.5 CMS0R5                   K=140
0.6 CMS0R6                   K=180
0.8 CMS0R8       **           K=280
1.0 CMS1R0       **
1.2 CMS1R2         **
1.5 CMS1R5         **
1.8 CMS1R8
2.2 CMS2R2           **
2.7 CMS2R7
3.3 CMS3R3             **
3.9 CMS3R9             **
4.7 CMS4R7
5.6 CMS5R6               **
6.8 CMS6R8                 **
8.2 CMS8R2                 **
10.0 CMS100
12.0 CMS120                   **
15.0 CMS150                   **
18.0 CMS180                     **
22.0 CMS220                     **
27.0 CMS270
33.0 CMS330
39.0 CMS390
47.0 CMS470
50.0 CMS500
56.0 CMS560
68.0 CMS680
82.0 CMS820
100.0 CMS101
120.0 CMS121
150.0 CMS151
180.0 CMS181

**请添加后缀代码-4M。

High K(Class 2)单电极电容器
电容值、电介质、尺寸组合

电容值
(pF)@1kHz
电容值
EIA代码
外形尺寸代码(mm)
BC CC FC HC KC PC RC SC TC UC VC
0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.5×1.5 2.0×2.0 2.5×2.5
2.2 CMS2R2
2.7 CMS2R7                 电介质颜色索引
3.3 CMS3R3                   K=700
3.9 CMS3R9                   *K=1600
4.7 CMS4R7                   K=2800
5.6 CMS5R6
6.8 CMS6R8
8.2 CMS8R2
10.0 CMS100
12.0 CMS120
15.0 CMS150
18.0 CMS180
22.0 CMS220
27.0 CMS270
33.0 CMS330
39.0 CMS390
47.0 CMS470
50.0 CMS500
56.0 CMS560
68.0 CMS680
82.0 CMS820
100.0 CMS101
120.0 CMS121
150.0 CMS151
180.0 CMS181
220.0 CMS221
270.0 CMS271
330.0 CMS331
390.0 CMS391
470.0 CMS471
510.0 CMS511
560.0 CMS561
680.0 CMS681
820.0 CMS821
1000.0 CMS102
1200.0 CMS122
1500.0 CMS152

* 请在产品型号后追加-FK。
*2 上表中均为2010年11月截止的产品系列,可能会变更,敬请知悉。
*3 Class3级产品为定制产品。
