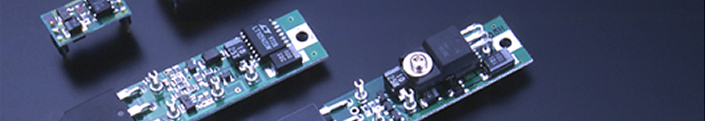

DC电源板是用于GaAs/GaN FET放大器的电源板，将各种功能组合在一块电路板上，为GaAs/GaN FET的动作提供必需的电源及保护而设计的产品。运作时只需要正电源。此电源板上通过供给单一正电源，汇集了输出漏极正电压调压器、内置DC/DC变换器的门极负电压调压器、以及GaAs/GaN FET保护用的顺控电路。将正电压输入此电源板，即可从DC/DC变换电路输出负电压，向GaAs/GaN FET的门极供电。并且，利用此负电压进行GaAs/GaN FET的漏极正电源的ON/OFF。此时，由于电路中设有顺序控制，若未输出门极负电压，则漏极正电压也无法输出，为保护GaAs/GaN FET不受损伤。这些电源板已经形成正电压侧稳压型、输入电源直接输出型、仅供给门极负电压型等产品系列。

选型指南

DC 电源板选型指南（PDF格式：108KB）

TFP 系列

GaAs FET具有供给门极负电压及稳定的漏极正电压的功能。并具备先输出门极电压后，再输出漏极电压的顺控功能。

TFS 系列

在TFP系列功能的基础上，还具有通过外加TTL电平的信号，控制漏极正电压的ON/OFF的功能。

TFV 系列

在TFP系列功能的基础上，还具有第2门极负电压的输出功能，而且该电压可用电位计调节。

TMF 系列

基本功能与TFP系列相同，但由于漏极正电压稳压电路的晶体管使用MOS FET，因此可降低DC板输入电压和输出电压之差，从而减少损失。而且，漏极正电压的电流最大放大至20A。

TMS 系列

在TMF系列功能的基础上，还具有通过外加TTL电平的信号，进行漏极正电压输出的ON/OFF功能。

SFP 系列

本系列产品的特点是设计简洁，具有门极负电压和漏极正电压的输出功能以及顺控功能，但漏极正电压的输出无稳压功能。由于漏极正电压的输出无稳压电路，因此取决于输入电压的稳定度，功率损失很少，仅为开关电路的损失。

T3M 系列

本系列产品设计更为简单，仅具有从输入的正电压输出门极负电压的功能。无漏极正电压输出功能。

TGS 系列

本系列产品的功能与TFS系列相同，但可在+24V～+50V的范围内按任意的输出电压进行制造，以便向GaN FET/MMIC供给最适合的漏极电压。

其它关于按客户用途定制的产品，欢迎与我们咨询。
