微波技术应用产品

根据市场需求变迁,我司将对产品进行调整。自发售以来,深受客户好评的DC电源板将于2015年12月末停止销售。

最后订单接受日:2015年12月止
最后发货日:2016年3月止
请见详细

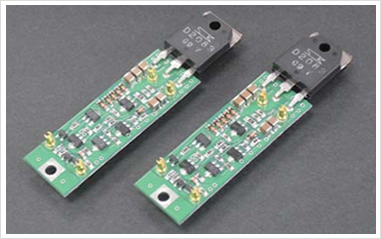

DC电源板

TGS 系列

特长

  • 向GaN FET供给最适合的偏压电源
  • 通过单电源输入,输出GaN FET用门极负电压和漏极正电压
  • 稳定的门极负电压及漏极正电压输出
  • 漏极电压范围宽:+24V~+50V的范围内,可按任意值进行制造
  • GaN FET保护用顺控功能:门极负电压输出后,再输出漏极正电压
  • 漏极用电流:最大15A
  • 门极用电流:最大200mA
  • 漏极用正输出的ON/OFF功能:通过施加TTL电平信号,控制正输出的ON/OFF
  • 动作温度范围宽:-30℃ ~ +75℃

产品规格

  Spec Condition
Input Voltage Range (Vin) +27V ~ +53V Output Voltage + 3V(min.)
Pos. Output Voltage Range (Vout) +24V ~ +50V Need to adjustment each Voltage.
Max. Power Loss 50W Recommend use less than 0.3℃/W heat sinks.
Max. Pos. Output Curr. 15A
Max. Pos. Output Ripple 60mVp-p
Neg. Output Voltage -5V
Max. Neg. Output Curr. 200mA
Max. Neg. Output Ripple 40mVp-p
TTL Swich / Rise time @Vout:28V/10A 160usec (typ.) TTL "L" = Vout ON (alterable)
@Vout:48V/10A 300usec (typ.)
TTL Swich / Fall time @Vout:28V/10A 30usec (typ.) TTL "H" = Vout OFF (alterable)
@Vout:48V/10A 50usec (typ.)
Operating Temperature -30℃~ +75℃

DC 电源板选型指南(PDF格式:108KB)

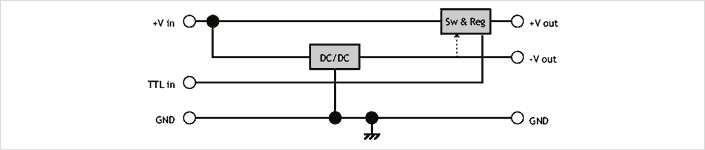

方框图

TGS 系列

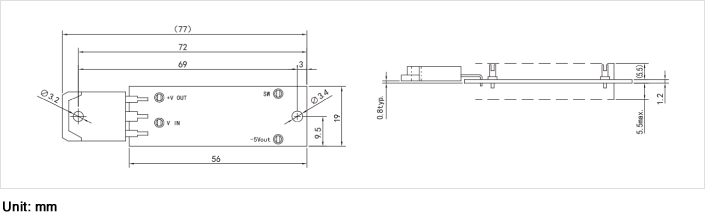

形状

TGS1025-**-F

**请确认并指定Output Voltage。
*-F通过RoHS认证。
