微波技术应用产品

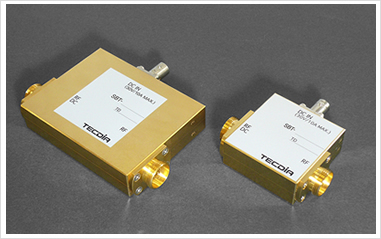

宽频带、高电流Bias-T

SBT 系列

产品规格

  Bias-T Model
SBT-02R8-F SBT-041R5-F SBT-1804-F
Frequency Range 0.8~2GHz 1.5~4GHz 4~18GHz
Impedance 50Ω
VSWR (Return Loss) 1.22 max. (20dB min.)
Insertion Loss 0.5dB max.
Connectors RF APC-7
DC BNC-R (Female)
RF Power 50W max.
Bias Current 10A max.
Bias Voltage 30V max.
Dimensions * 90×70×20mm 50×52×20mm
Weight 400g 200g
Temperature 0℃~ +40℃

*不包括连接器

形状

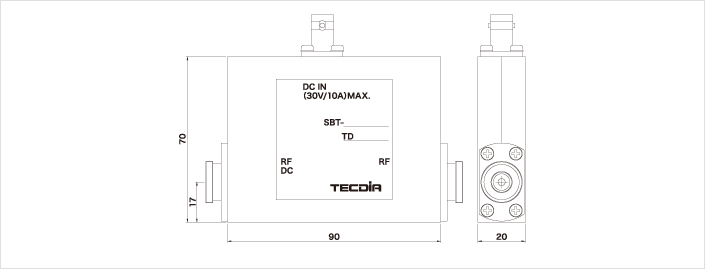

SBT-02R8-F, SBT-041R5-F

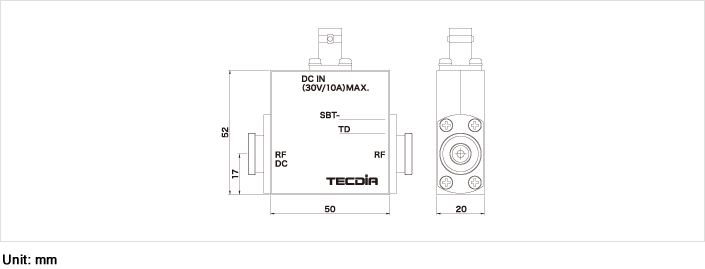

SBT-1804-F

插入损耗和反射损耗的代表特性

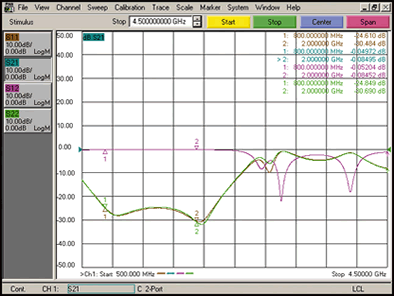

SBT-02R8-F

SBT-041R5-F

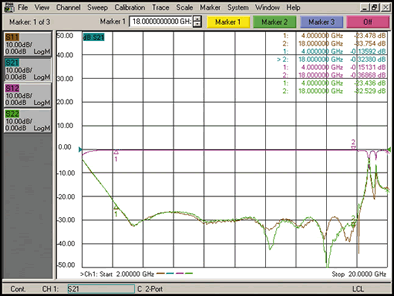

SBT-1804-F
