微波技术应用产品

根据市场需求变迁,我司将对产品进行调整。自发售以来,深受客户好评的DC电源板将于2015年12月末停止销售。

最后订单接受日:2015年12月止
最后发货日:2016年3月止
请见详细

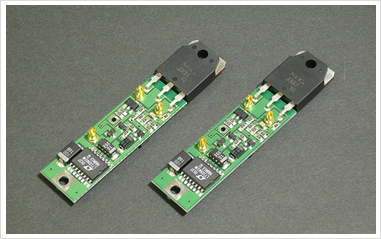

DC电源板

TMF 系列

特长

  • 通过单电源输入,输出GaAs FET用门极负电压和漏极正电压
  • 稳定的门极负电压及漏极正电压输出
  • GaAs FET保护用顺控功能:门极负电压输出后,再输出漏极正电压
  • 使用MOS FET:可降低输入电压和输出电压的电位差,从而减少损失
  • 漏极用电流:最大20A
  • 低输出脉动电压:30mVp-p以下
  • 动作温度范围宽:-30℃ ~ +70℃

产品规格

Board Model Input
Voltage
Range
(+V)
Regulated Output
For Drain For Gate
Volt.
(nom.)
Curr.
(max.)
Volt.
(nom.)
Curr.
(max.)
TMF53HC-F 12.5~13.5V +12V +20A -5V 80mA
TMF53HB-F 11.5~13.5V +11V +20A -5V 80mA
TMF53HA-F 10.5~12.5V +10V +20A -5V 80mA
TMF53H9-F 10.5~12V +9V +20A -5V 80mA
TMF53LB-F 11.5~13.5V +11V +20A -5V 30mA
TMF53LA-F 10.5~12.5V +10V +20A -5V 30mA
TMF53L9-F 10.5~12V +9V +20A -5V 30mA

DC 电源板选型指南(PDF格式:108KB)

方框图

TMF 系列

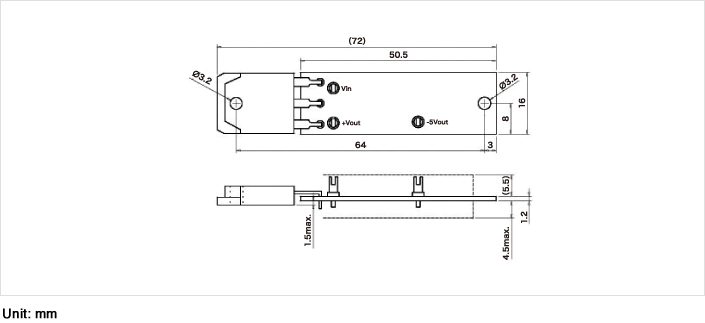

形状

TMF53**-F

*TMF06系列已转换为TMF53系列。
*-F通过RoHS认证。
