微波技术应用产品

宽频带、高电流Bias-T

TBT-75Ω 系列

产品规格

  Bias-T Model
TBT-2M20C-F
Impedance 75Ω
Frequency Range 20MHz~2GHz
20~50MHz 50MHz~1GHz 1~2GHz
VSWR (Return Loss) 1.4 max. 1.22 max. 1.28 max.
(15.5dB min.) (20dB min.) (18dB min.)
Insertion Loss 0.5dB max. 0.8dB max.
Connectors RF N (75ΩFemale)
DC Feedthru
RF Power 10W max.
Bias Current 1A max.
Bias Voltage 30V max.
Dimensions * 38×38×28mm
Weight 120g
Temperature 0℃~ +40℃

*不包括连接器

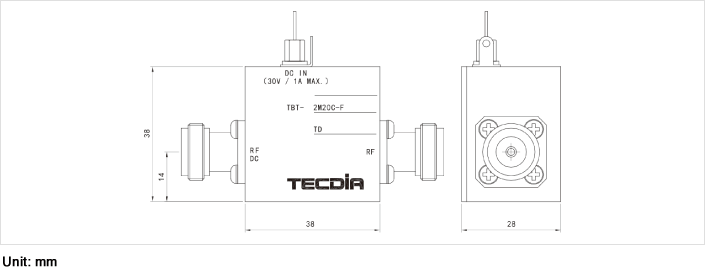

形状

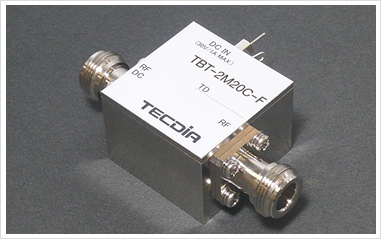

TBT-2M20C-F

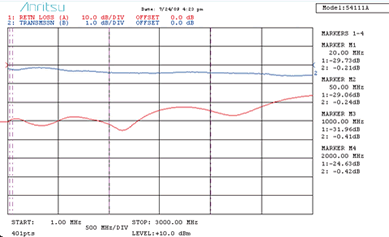

插入损耗和反射损耗的代表特性

TBT-2M20C-F
