微波技术应用产品

根据市场需求变迁,我司将对产品进行调整。自发售以来,深受客户好评的DC电源板将于2015年12月末停止销售。

最后订单接受日:2015年12月止
最后发货日:2016年3月止
请见详细

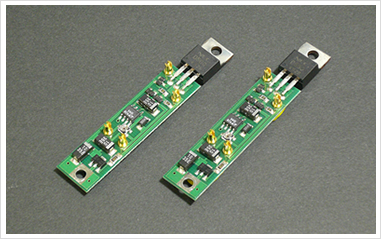

DC电源板

TFV 系列

特长

  • 通过单电源输入,输出GaAs FET用门极负电压和漏极正电压
  • 稳定的门极负电压及漏极正电压输出
  • GaAs FET保护用顺控功能:门极负电压输出后,再输出漏极正电压
  • 2个门极负电压输出:固定输出+可调输出
  • 低输出脉动电压:10mVp-p以下
  • 动作温度范围宽:-30℃ ~ +70℃

产品规格

Board Model Input
Voltage
Range
Regulated Output MAX. Pos.
Output
Ripple
(mVp-p)
For Drain For Gate
Volt.
(nom.)
Curr.
(max.)
Fixed Volt.
(nom.)
Adj. Volt
(0V to:)
Curr.
(max.)
TFV03-A-F 12~15V +10V +3A -5V -5V 30mA 10
TFV03-9-F 11~14V +9V +3A -5V -5V 30mA 10
TFV03-8-F 11~14V +8V +2A -5V -5V 30mA 10
TFV03-6-F 11~14V +6V +2A -5V -5V 30mA 10
TFV03-7N3-F 9~11V +7V +2A -3V -3V 30mA 10

DC 电源板选型指南(PDF格式:108KB)

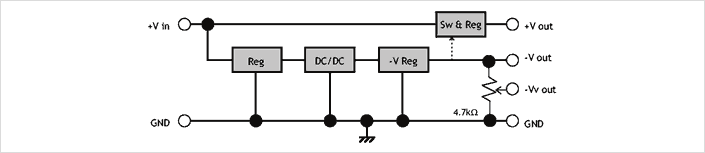

方框图

TFV 系列

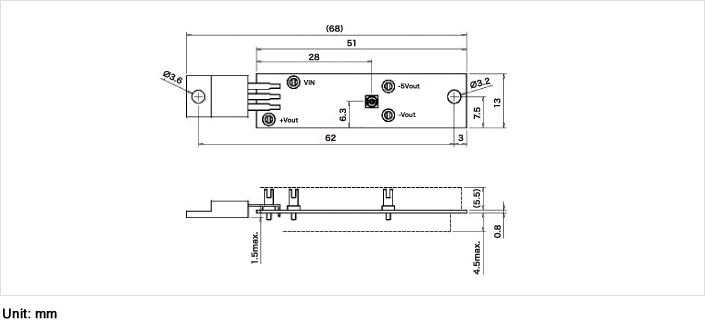

形状

TFV03**-F

*-F通过RoHS认证。
