超高誘電率セラミックコンデンサ （商品名：ALTAS®）

ALTAS(Reg.No.3,203,896) は、高周波特性に優れた単板構造を採用し、超小型で高い容量値を実現した超高誘電率セラミックコンデンサです。
日本初　K=16,000～50,000の高誘電体セラミックを使用し、2種類の厚みをラインアップ、用途に応じて使い分けができます。

特長

  • 高周波特性に優れた単板構造
  • K=16,000、K=30,000、K＝50,000を使用したセラミックスにより、極小サイズで高い容量値を確保
  • 優れた温度特性
  • 高耐圧・高信頼性
  • ＥＩＡ　クラスⅣ準拠

K=16,000 シングル電極シリーズ

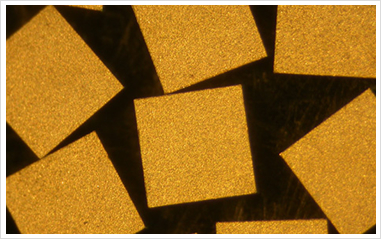

外観

電極構成

両面：Ti / Pt / Au

特長

  • 最大で定格電圧100Vまで可能
  • 高い耐半田性

スペック

項目 仕様
誘電体クラス (EIA Class) Class IV
K (Nominal) 16,000
温度特性 ± 22% (X7S @ -55°C to + 125°C)
容量値 50pF to 5,000pF @1kHz, 1 Vrms, 25℃, No DC Bias
容量公差 M = (tolerance : ± 20%)
Z = (tolerance : -20% / +80%)
V = (tolerance : -0% / +100%)
サイズ : L × W 0.250 x 0.250mm to 1.000 x 1.000mm
厚み： t 0.150 ± 0.0250mm & 0.250 ± 0.0250mm
誘電損失 (DF) < 2.5% Max @ 1kHz, 1Vrms, 25℃, No DC Bias
定格電圧 (RWV) 50V for t = 0.150mm
63V for t = 0.150mm* optional
100V for t = 0.250mm
絶縁抵抗 (IR) > 10^10 ohm @ 50Vdc, 25°C for t = 0.150mm
> 10^10 ohm @ 63Vdc, 25°C for t = 0.150mm* optional
> 10^10 ohm @ 100Vdc, 25°C for t = 0.250mm
耐電圧 (DWV) No breakdown @ 125Vdc x 2sec, 25°C for t = 0.150mm
No breakdown @ 160Vdc x 2sec, 25°C for t = 0.150mm
No breakdown @ 250Vdc x 2sec, 25°C for t = 0.250mm
タイプ C Type (no setback)
電極構成 Ti / Pt / Au
耐熱 400°C @ 5 minutes max.

品番の表し方

(1) 超高誘電率

セラミックコンデンサ
製品コード

(2) サイズコード

00： 0.25×0.25mm
01： 0.38×0.38mm
02： 0.50×0.50mm
03： 0.63×0.63mm
04： 0.76×0.76mm
05： 0.88×0.88mm
06： 1.00×1.00mm

(3) 電極デザイン

C： Cタイプ

(4) 容量値コード

101： 100pF
102： 1,000pF

(5) 容量値公差

M： ±20%
Z： -20%/+80%
V： -0%/+100%

(6) 誘電体コード

10： K=16,000 (X7S)

(7) セラミック表面処理

A： As Fired

(8) 厚みコード

6： 0.15mm
1： 0.25mm

ページトップへ

製品リスト

定格電圧： 50V
誘電体厚み： 0.150±0.025mm

サイズコード 00 01 02 03 04 05 06
サイズ
L×W		 mm 0.25×0.25 0.38×0.38 0.50×0.50 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00
公差 ±0.10 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13
容量値(pF) 容量値コード 　 　 　 　 　 　 　
50 500 ● 　 　 　 　 　 　
56 560 ● 　 　 　 　 　 　
68 680 ● 　 　 　 　 　 　
82 820 ● 　 　 　 　 　 　
100 101 　 ● 　 　 　 　 　
120 121 　 ● 　 　 　 　 　
150 151 　 ● 　 　 　 　 　
180 181 　 ● 　 　 　 　 　
220 221 　 　 ● 　 　 　 　
270 271 　 　 ● 　 　 　 　
330 331 　 　 　 ● 　 　 　
390 391 　 　 　 ● 　 　 　
470 471 　 　 　 ● 　 　 　
560 561 　 　 　 　 ● 　 　
680 681 　 　 　 　 　 ● 　
820 821 　 　 　 　 　 ● 　
1,000 102 　 　 　 　 　 　 ●

定格電圧： 100V
誘電体厚み： 0.250±0.025mm

サイズコード - 01 02 03 04 05 06
サイズ
L×W		 mm - 0.38×0.38 0.50×0.50 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00
公差 - ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13
容量値(pF) 容量値コード 　 　 　 　 　 　 　
68 680 　 ● 　 　 　 　 　
82 820 　 ● 　 　 　 　 　
100 101 　 ● 　 　 　 　 　
120 121 　 ● 　 　 　 　 　
150 151 　 　 ● 　 　 　 　
180 181 　 　 ● 　 　 　 　
220 221 　 　 　 ● 　 　 　
270 271 　 　 　 ● 　 　 　
330 331 　 　 　 　 ● 　 　
390 391 　 　 　 　 ● 　 　
470 471 　 　 　 　 　 ● 　
560 561 　 　 　 　 　 　 ●
680 681 　 　 　 　 　 　 ●

K=30,000 シングル電極シリーズ

外観

電極構成

両面：Ti / Pt / Au

特長

  • 小型で高容量値を実現
  • 高い耐半田性

スペック

項目 仕様
誘電体クラス (EIA Class) Class IV
K (Nominal) 30,000
温度特性 ±22% (X7S @ -55°C to +125°C)
容量値 100pF to 10,000pF @ 1kHz, 1 Vrms, 25℃, No DC Bias
容量公差 M = (tolerance: ±20%)
Z = (tolerance: -20% / +80%)
V = (tolerance:-0% / +100%)
サイズ : L × W 0.250 x 0.250mm to 2.250 x 2.250mm
厚み： t 0.150 ±0.0250mm & 0.250 ±0.0250mm
誘電損失 (DF) < 2.5% Max @ 1kHz, 1Vrms, 25℃, No DC Bias
定格電圧 (RWV) 16V for t = 0.150mm
50V for t = 0.250mm
63V for t= 0.250mm*optional
絶縁抵抗 (IR) > 10^10 ohm @ 16Vdc, 25℃ for t = 0.150mm
> 10^10 ohm @ 50Vdc, 25℃ for t = 0.250mm
> 10^10 ohm @ 63Vdc, 25℃ for t= 0.250mm*optional
耐電圧 (DWV) No breakdown @ 40Vdc x 2sec, 25℃ for t = 0.150mm
No breakdown @ 125Vdc x 2sec, 25℃ for t = 0.250mm
No breakdown @ 160Vdc x 2sec, 25℃ for t = 0.250mm*optional
タイプ C Type (no setback)
電極構成 Ti / Pt / Au
耐熱 400°C @ 5 minutes max.

品番の表し方

(1) 超高誘電率

セラミックコンデンサ
製品コード

(2) サイズコード

00： 0.25×0.25mm
01： 0.38×0.38mm
02： 0.50×0.50mm
03： 0.63×0.63mm
04： 0.76×0.76mm
05： 0.88×0.88mm
06： 1.00×1.00mm
07： 1.25×1.25mm
08： 1.50×1.50mm
09： 1.75×1.75mm
10： 2.00×2.00mm
11： 2.25×2.25mm

(3) 電極デザイン

C： Cタイプ

(4) 容量値コード

101： 100pF
102： 1,000pF

(5) 容量値公差

M： ±20%
Z： -20%/+80%
V： -0%/+100%

(6) 誘電体コード

11： K=30,000（X7S）

(7) セラミック表面処理

A： As Fired

(8) 厚みコード

6： 0.15mm
1： 0.25mm

ページトップへ

製品リスト

定格電圧: 16V
誘電体厚み: 0.150±0.025mm

サイズコード 00 01 02 03 04 05 06 07 08 09 10 11
サイズ
L×W		 mm 0.25×0.25 0.38×0.38 0.50×0.50 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00 1.25×1.25 1.50×1.50 1.75×1.75 2.00×2.00 2.25×2.25
公差 ±0.10 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25
容量値(pF) 容量値コード 　 　 　 　 　 　 　 　 　 　 　 　
100 101 ● 　 　 　 　 　 　 　 　 　 　 　
120 121 ● 　 　 　 　 　 　 　 　 　 　 　
150 151 ● 　 　 　 　 　 　 　 　 　 　 　
180 181 　 ● 　 　 　 　 　 　 　 　 　 　
220 221 　 ● 　 　 　 　 　 　 　 　 　 　
270 271 　 ● 　 　 　 　 　 　 　 　 　 　
330 331 　 ● 　 　 　 　 　 　 　 　 　 　
390 391 　 　 ● 　 　 　 　 　 　 　 　 　
470 471 　 　 ● 　 　 　 　 　 　 　 　 　
560 561 　 　 ● 　 　 　 　 　 　 　 　 　
680 681 　 　 　 ● 　 　 　 　 　 　 　 　
820 821 　 　 　 ● 　 　 　 　 　 　 　 　
1,000 102 　 　 　 　 ● 　 　 　 　 　 　 　
1,200 122 　 　 　 　 ● 　 　 　 　 　 　 　
1,500 152 　 　 　 　 　 ● 　 　 　 　 　 　
1,800 182 　 　 　 　 　 　 ● 　 　 　 　 　
2,200 222 　 　 　 　 　 　 ● 　 　 　 　 　
2,700 272 　 　 　 　 　 　 　 ● 　 　 　 　
3,300 332 　 　 　 　 　 　 　 ● 　 　 　 　
3,900 392 　 　 　 　 　 　 　 　 ● 　 　 　
4,700 472 　 　 　 　 　 　 　 　 　 ● 　 　
5,600 562 　 　 　 　 　 　 　 　 　 ● 　 　
6,800 682 　 　 　 　 　 　 　 　 　 　 ● 　
8,200 822 　 　 　 　 　 　 　 　 　 　 　 ●
10,000 103 　 　 　 　 　 　 　 　 　 　 　 ●

定格電圧: 50V
誘電体厚み: 0.250±0.025mm

サイズコード  -  01 02 03 04 05 06 07 08 09 10 11
サイズ
L×W		 mm - 0.38×0.38 0.50×0.50 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00 1.25×1.25 1.50×1.50 1.75×1.75 2.00×2.00 2.25×2.25
公差 - ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25
容量値(pF) 容量値コード 0.00×0.00 　 　 　 　 　 　 　 　 　 　 　
100 101 　 ● 　 　 　 　 　 　 　 　 　 　
120 121 　　　　　　　　　 ● 　 　 　 　 　 　 　 　 　 　
150 151 　 ● 　 　 　 　 　 　 　 　 　 　
180 181 　 ● 　 　 　 　 　 　 　 　 　 　
220 221 　 　 ● 　 　 　 　 　 　 　 　 　
270 271 　 　 ● 　 　 　 　 　 　 　 　 　
330 331 　 　 　 ● 　 　 　 　 　 　 　 　
390 391 　 　 　 ● 　 　 　 　 　 　 　 　
470 471 　 　 　 ● 　 　 　 　 　 　 　 　
560 561 　 　 　 　 ● 　 　 　 　 　 　 　
680 681 　 　 　 　 ● 　 　 　 　 　 　 　
820 821 　 　 　 　 　 ● 　 　 　 　 　 　
1,000 102 　 　 　 　 　 　 ● 　 　 　 　 　
1,200 122 　 　 　 　 　 　 ● 　 　 　 　 　
1,500 152 　 　 　 　 　 　 　 ● 　 　 　 　
1,800 182 　 　 　 　 　 　 　 ● 　 　 　 　
2,200 222 　 　 　 　 　 　 　 　 ● 　 　 　
2,700 272 　 　 　 　 　 　 　 　 ● 　 　 　
3,300 332 　 　 　 　 　 　 　 　 　 ● 　 　
3,900 392 　 　 　 　 　 　 　 　 　 　 ● 　
4,700 472 　 　 　 　 　 　 　 　 　 　 ● 　
5,600 562 　 　 　 　 　 　 　 　 　 　 　 ●

K=50,000 シングル電極シリーズ

外観

電極構成

両面：Ti / Pt / Au

特長

  • 小型で高容量値を実現
  • 高い耐半田性

スペック

項目 仕様
誘電体クラス (EIA Class) Class IV
K (Nominal) 50,000
温度特性 ± 22% (X7S @ -55°C to +125°C)
容量値 180pF to 18,000pF @1kHz, 1 Vrms, 25℃, No DC Bias
容量公差 M = (tolerance: ±20%)
Z = (tolerance: -20% / +80%)
V = (tolerance:-0% / +100%)
サイズ : L × W 0.250 x 0.250mm to 2.250 x 2.250mm
厚み： t 0.150 ± 0.0250mm only
誘電損失 (DF) < 2.5% Max @ 1kHz, 1Vrms, 25℃, No DC Bias
定格電圧 (RWV) 10V
絶縁抵抗（IR） > 10^10 ohm @ 10Vdc, 25℃
耐電圧（DWV） No breakdown @ 25Vdc x 2sec, 25℃
タイプ C Type (no setback)
電極構成 Ti / Pt / Au
耐熱 400°C @ 5 minutes max.

品番の表し方

(1) 超高誘電率

セラミックコンデンサ
製品コード

(2) サイズコード

00： 0.25×0.25mm
01： 0.38×0.38mm
02： 0.50×0.50mm
03： 0.63×0.63mm
04： 0.76×0.76mm
05： 0.88×0.88mm
06： 1.00×1.00mm
07： 1.25×1.25mm
08： 1.50×1.50mm
09： 1.75×1.75mm
10： 2.00×2.00mm
11： 2.25×2.25mm

(3) 電極デザイン

C： Cタイプ

(4) 容量値コード

101： 100pF
102： 1,000pF
103： 10,000pF

(5) 容量値公差

M： ±20%
Z： -20%/+80%
V： -0%/+100%

(6) 誘電体コード

12： K=50,000（X7S）

(7) セラミック表面処理

A： As Fired

(8) 厚みコード

6： 0.15mm

ページトップへ

製品リスト

定格電圧: 10V
誘電体厚み: 0.150 ± 0.025 mm

サイズコード 00 01 02 03 04 05 06 07 08 09 10 11
サイズ
L×W		 mm 0.25×0.25 0.38×0.38 0.50×0.50 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00 1.25×1.25 1.50×1.50 1.75×1.75 2.00×2.00 2.25×2.25
公差 ±0.10 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25
容量値(pF) 容量値コード 　 　 　 　 　 　 　 　 　 　 　 　
180 181 ● 　 　 　 　 　 　 　 　 　 　 　
220 221 ● 　 　 　 　 　 　 　 　 　 　 　
270 271 ● 　 　 　 　 　 　 　 　 　 　 　
330 331 　 ● 　 　 　 　 　 　 　 　 　 　
390 391 　 ● 　 　 　 　 　 　 　 　 　 　
470 471 　 ● 　 　 　 　 　 　 　 　 　 　
560 561 　 ● 　 　 　 　 　 　 　 　 　 　
680 681 　 　 ● 　 　 　 　 　 　 　 　 　
820 821 　 　 ● 　 　 　 　 　 　 　 　 　
1,000 102 　 　 　 ● 　 　 　 　 　 　 　 　
1,200 122 　 　 　 ● 　 　 　 　 　 　 　 　
1,500 152 　 　 　 　 ● 　 　 　 　 　 　 　
1,800 182 　 　 　 　 ● 　 　 　 　 　 　 　
2,200 222 　 　 　 　 　 ● 　 　 　 　 　 　
2,700 272 　 　 　 　 　 　 ● 　 　 　 　 　
3,300 332 　 　 　 　 　 　 ● 　 　 　 　 　
3,900 392 　 　 　 　 　 　 　 ● 　 　 　 　
4,700 472 　 　 　 　 　 　 　 ● 　 　 　 　
5,600 562 　 　 　 　 　 　 　 ● 　 　 　 　
6,800 682 　 　 　 　 　 　 　 　 ● 　 　 　
8,200 822 　 　 　 　 　 　 　 　 　 ● 　 　
10,000 103 　 　 　 　 　 　 　 　 　 ● 　 　
12,000 123 　 　 　 　 　 　 　 　 　 　 ● 　
15,000 153 　 　 　 　 　 　 　 　 　 　 　 ●
18,000 183 　 　 　 　 　 　 　 　 　 　 　 ●
