ディスペンサーノズル(アルク・その他ノズル)

3DP用精密ノズル(kaika)

ディスペンサーノズルのノウハウや技術を応用した、3Dプリンティング専用のオリジナルノズルです。ハイクオリティな造形を実現します。

標準品一覧表

0.1mm 0.15mm 0.2mm 0.25mm 0.3mm 0.4mm
シリーズ ¥6,000 ¥5,000 ¥4,000
kaika1 kaika101 kaika115 kaika102 kaika125 kaika103 kaika104
kaika6 kaika601 kaika615 kaika602 kaika625 kaika603 kaika604
kaika7 kaika703 kaika704
kaika703P kaika704P
kaika8 kaika801 kaika815 kaika802 kaika825 kaika803 kaika804
細目ネジオプション+¥2,000

※細目ネジオプションはkaika8シリーズのみ対応しております。

kaika1シリーズ

テフロンチューブをノズルに挿さないオリジナル形状で、フィラメントを充分に溶かすことができます。

kaika6シリーズ

30度のシャープな内径テーパー角度。一般的な外径斜面60度を120度とし、先端衝撃時の緩和とならし効果を向上し充分な熱容量も確保しています。

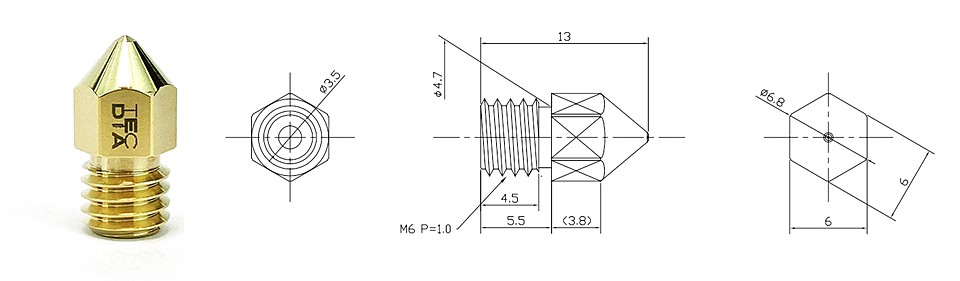

kaika7シリーズ

二種類の形状を用意しています(ネジ部)。お手持ちの装置に合わせて、選択ください。

kaika8シリーズ

一般的な外径斜面を80度としながら、さらに先端部120度の2段テーパー形状。先端衝撃時の緩和とならし効果を向上し充分な熱容量も確保しています。

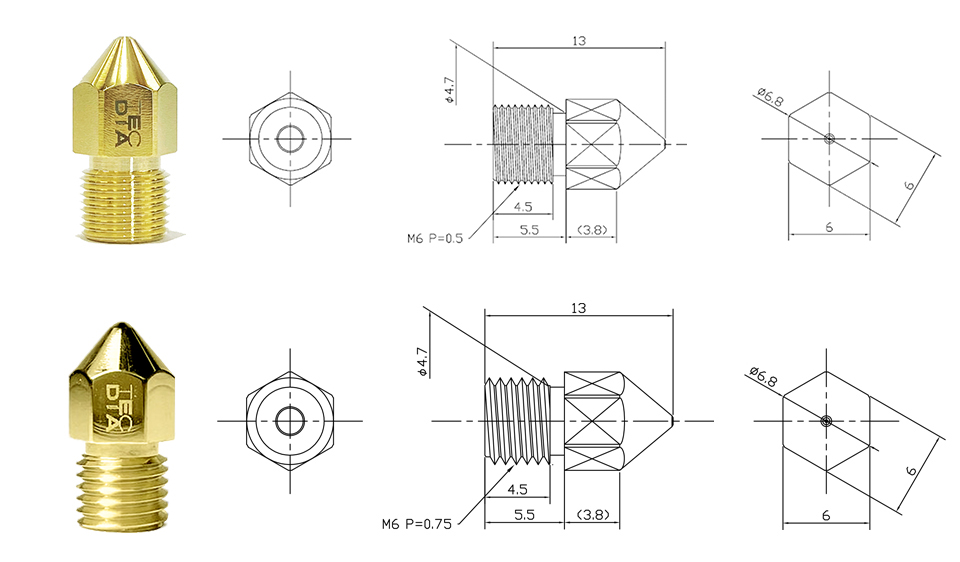

オプション(細目ネジ加工)

kaika8シリーズにてM6 P=1.0からM6 P=0.5または0.75(細目ネジ)に変更いたします。

※細目ネジ加工により、ノズル外観に傷がつく場合がございますが、機能上問題はございません。

特徴

1.スムーズな押し出しが可能な内部形状。
径スムーズなフィラメント押し出しに重要な内部形状は、テクダイヤのディスペンサーノズル【ARQUE】の段差のない「テーパー形状」を採用。

2.接合部のC面排除で漏れや蓄積抑えます。
装置側スロートとの不要な隙間を排除し、フィラメントの蓄積や滞留を予防します。

3.“ならし”と微細部塗布の両得狙った外径寸法。
ノズル先端部の内外径差の端面面積をベスト値に設定。細部への吐出と同時にアイロニングに適した外形寸法を見出しました。

4.内径部の表面粗さ抑えて狙い通りの印刷を実現。
ノズル内部の加工中に生じる傷や凸凹を独自の加工技術で研磨。表面の荒れを抑制し、材料の流動性を向上させました。

5.シリアル番号管理で追跡や改良に役立てます。
全てのノズルにシリアル番号を刻印し、異常時の検知と次世代モデル改良に役立てます。

購入サイト

3DP用精密ノズル(kaika)は下記公式オンラインショップからお買い求めいただけます。

関連サイト

ケーススタディページ(テクダイヤオリジナル3Dプリンター用精密ノズル“kaika”の開発)

ケーススタディページ(ディスペンサーノズルの医療分野への応用)
