ディスペンサーノズル(アルク・その他ノズル)
カスタマイズノズル
基本形状(ARQUE)
外観・先端部寸法
その他
| 最小注文数量 | 1個 |
|---|---|
| 材質 | SUS303 |
| 梱包形態 | 個別梱包 |
カスタマイズ項目
単位：mm
| 変更可能項目 | 仕様 |
|---|---|
| 先端内部長さ(TL1) | 1）詳細はスペック表参照 2）TL1とTL2は、同寸法が標準です。 変更の際はご相談ください |
| 先端外部長さ(TL2) | |
| 内径(φd) | φd ≧ 0.1 |
| 外径1(φD1) | φD1 ≧ φd+0.05 |
| 外径2(φD2) | φD2 ≧ φd+0.1、φD2 ＜ φ1.0 |
| ネジ仕様 | 2条ネジ、1条ネジ、メートル並目ネジ |
※先端の内厚により、上記の内容にて製作できない場合がございます。
| 内径(φd) | 最大先端内部長さ(TL1) | 内径(φd) | 最大先端内部長さ(TL1) | |
|---|---|---|---|---|
| 0.10 | 2 | 0.26 | 6.6 | |
| 0.11 | 2 | 0.27 | 6.6 | |
| 0.12 | 2.5 | 0.28 | 6.6 | |
| 0.13 | 2.5 | 0.29 | 6.6 | |
| 0.14 | 2.5 | 0.30 | 8.7 | |
| 0.15 | 3.5 | 0.31 | 8.7 | |
| 0.16 | 3.5 | 0.32 | 8.7 | |
| 0.17 | 4.0 | 0.33 | 8.7 | |
| 0.18 | 4.0 | 0.34 | 8.7 | |
| 0.19 | 4.0 | 0.35 | 9.7 | |
| 0.20 | 5.6 | 0.36 | 9.7 | |
| 0.21 | 5.6 | 0.37 | 9.7 | |
| 0.22 | 5.6 | 0.38 | 9.7 | |
| 0.23 | 5.6 | 0.39 | 9.7 | |
| 0.24 | 5.6 | 0.40～0.50 | 11.7 | |
| 0.25 | 6.6 |
カスタマイズ実績
精密機械加工を得意とするテクダイヤならではのカスタマイズ製作品です。
お客様の「こうしたい」というご要望をお待ちしています。
楕円ノズル （基盤への部品実装）
多点塗布範囲対応ノズル

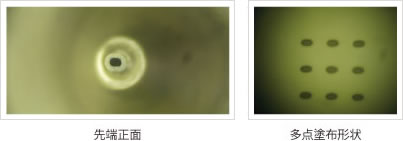

ノズルの先端を楕円形にする事でチップ形状（サイズ）に合わせ、２点塗布を１点塗布に短縮し、生産タクトが向上します。
スリッドノズル （基盤への部品実装）
多点塗布範囲対応ノズル

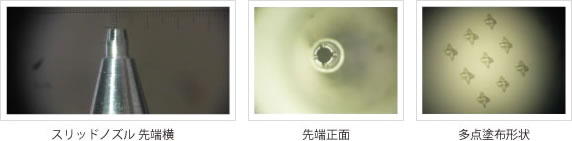

近年主流となっている描画塗布（クロスパターン）や、４点塗布を１点塗布で実現し、コストダウンを可能とします。
ロングノズル （LED（蛍光体）、CMOS）
低粘度材/低圧塗布対応ノズル

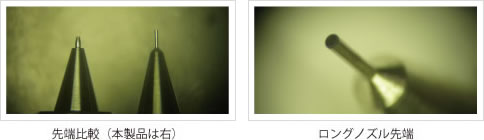

低粘度ペースト使用時に、液ダレ等の問題に強いノズルです。
配管抵抗を利用したロングノズルを用いることで、低粘度ペーストの塗布コントロールが不安定であった0.1MPa以下の低圧塗布管理も可能としました。
タイトノズル （水晶発振子）
狭域塗布対応ノズル
塗布エリアが狭いところに最適化されたノズルです。
デバイス内の狭域に起きやすい、パッケージ本体との干渉を避けるため、ノズルの内径はそのままに、外径を小さくしています。ノズル先端の肉厚通常50μを、最小25μまで薄く製作することを可能にし、制限のある狭域塗布を可能にしました。
転写ノズル （チップ実装）
スタンプ方式ノズル
ペースト材の供給を、従来の移動型から、自動供給型にするノズルです。従来は、塗布毎に材料トレーに取りに向かう動作が必要でしたが、シリンジから垂直式にノズルに供給することを可能とし、移動する動作を省略することでタクトを向上します。
フルボディノズル （ディスペンス塗布全般）
高流動塗布ノズル
精密ノズル本来の役割に、最も近づけた形状のノズルです。

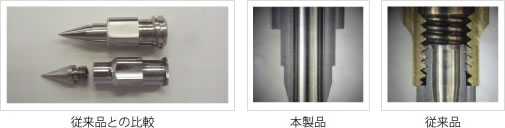

一般的なネジによる取り付けノズルは、そのネジ部に蛍光体やフィラーが引っ掛かり、材料の特性が変わることがあります。
フルボディノズルは、材料の特性変化の解決の他に、交換時の位置決め作業を容易にし、洗浄性の向上にも効果があります。
