バイナリ―型セラミックコンデンサ
バイナリ―コンデンサは、3～5つの電極アレイオプションで、裏面は共有電極です。
回路内での容量値の調整に便利です。

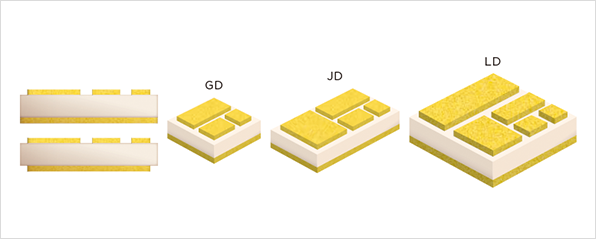

外観
電極構成
表面 : TiW - Au, TaN - TiW - Au
裏面 : TiW - Pt - Au, TaN - TiW - Pt - Au, TiW - Au, TaN - TiW - Au

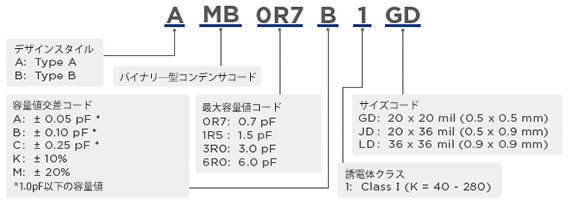

型番例
製品リスト
| 型番 | 最大容量値 | 各アレイパッド代表容量値(pF) | サイズ(mils) L × W |
サイズ(mm) L × W |
誘電材 |
|---|---|---|---|---|---|
| AMB0R7B1GD | 0R7 | 0.7 / 0.35 / 0.18 | 20 × 20 | 0.5 × 0.5 | K = 140 |
| BMB0R7B1GD | 0R7 | 0.7 / 0.35 / 0.18 | 20 × 20 | 0.5 × 0.5 | K = 140 |
| AMB1R5K1GD | 1R5 | 1.5 / 0.75 / 0.38 | 20 × 20 | 0.5 × 0.5 | K = 280 |
| BMB1R5K1GD | 1R5 | 1.5 / 0.75 / 0.38 | 20 × 20 | 0.5 × 0.5 | K = 280 |
| AMB1R5K1JD | 1R5 | 1.5 / 0.75 / 0.38 / 0.19 | 20 × 36 | 0.5 × 0.9 | K = 140 |
| BMB1R5K1JD | 1R5 | 1.5 / 0.75 / 0.38 / 0.19 | 20 × 36 | 0.5 × 0.9 | K = 140 |
| AMB3R0K1JD | 3R0 | 3.0 / 1.5 / 0.75 / 0.38 | 20 × 36 | 0.5 × 0.9 | K = 280 |
| BMB3R0K1JD | 3R0 | 3.0 / 1.5 / 0.75 / 0.38 | 20 × 36 | 0.5 × 0.9 | K = 280 |
| AMB3R0K1LD | 3R0 | 3.0 / 1.5 / 0.75 / 0.38 / 0.19 | 36 × 36 | 0.9 × 0.9 | K = 140 |
| BMB3R0K1LD | 3R0 | 3.0 / 1.5 / 0.75 / 0.38 / 0.19 | 36 × 36 | 0.9 × 0.9 | K = 140 |
| AMB6R0K1LD | 6R0 | 6.0 / 3.0 / 1.5 / 0.75 / 0.38 | 36 × 36 | 0.9 × 0.9 | K = 280 |
| BMB6R0K1LD | 6R0 | 6.0 / 3.0 / 1.5 / 0.75 / 0.38 | 36 × 36 | 0.9 × 0.9 | K = 280 |
*各容量値は参照値となり、合否判定は最大電極での容量値測定により行っています。
注）標準共振周波数は、バイナリ―型セラミックコンデンサには適用されません
