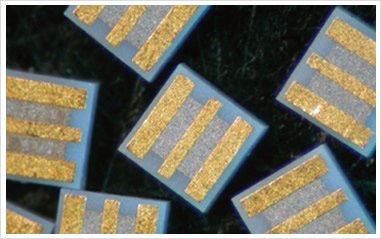

薄膜チップ抵抗器

ハイ・エンド製品に最適な、ワイヤーボンディングタイプです。

特長

  • Au/Snダイボンディング、エポキシダイボンディング対応
  • カタログ品ラインナップによる高いコストパフォーマンス、LT短縮

用途

  • ノイズカット
  • その他各種調整用抵抗

スペック

項目 仕様
サイズ: L×W×t 正方形: 0.4 × 0.4 × 0.25mm to 0.8 × 0.8 × 0.25mm
長方形: 0.5 × 1.0 × 0.25mm
アルミナ含有率 ≧99.4%
アルミナ公称誘電率 εr=9.8 @10GHz
εr=10.3 @1MHz
タイプ Aタイプ(裏面ボーダー無)
電極構成 表面: TaN / TiW / Au
裏面: TiW / Pt / Au
抵抗値 SAシリーズ: 10Ω to 1KΩ
MBシリーズ: 10Ω × 2 to 50Ω × 2
抵抗公差 J = ±5%
K = ±10%
M = ±20%
抵抗温度特性 -100 ± 50ppm /℃ (@ -55℃ to +70℃)
最大抵抗定格電力 100mW @< 70℃
耐熱 320℃ × 5min Max N2ガス雰囲気中

品番の表し方

(1) 抵抗タイプ

S: シングルパッド
M: マルチパッド

(2) 抵抗数

A: 1
B: 2

(3) 表面電極構成

W: TaN/TiW/Au

(4) 抵抗値

1R0: 1Ω
100: 10Ω
101: 100Ω
102: 1000Ω

(5) 抵抗値公差

J: ±5%
K: ±10%
M: ±20%

(6) 最大定格電力@<70℃

2A: 100mW

(7) 厚み

2: 0.25mm

(8) 裏面電極構成

0: 電極無
1: TiW/Pt/Au
2: Tiw/Pt

(9) サイズ

F: 0.40 × 0.40mm
H: 0.50 × 0.50mm
P: 0.80 × 0.80mm
HR: 0.50 × 1.00mm

製品リスト

外観図 パーツNo. 抵抗値 外形サイズ(L×W×t) シート
抵抗
(Ω/□)
Ω
(公差±10%)
mm
SA


|

SAW100K2A21H 10 0.50±0.05×0.50±0.05×0.25±0.05 50
SAW250K2A21F 25 0.40±0.025×0.40±0.025×0.25±0.05 50
SAW250K2A21H 25 0.50±0.05×0.50±0.05×0.25±0.05 50
SAW500K2A21F 50 0.40±0.025×0.40±0.025×0.25±0.05 100
SAW500K2A21H 50 0.50±0.05×0.50±0.05×0.25±0.05 75
SAW500K2A21HR 50 0.50±0.05×1.00±0.05×0.25±0.05 50
SAW500K2A21P 50 0.80±0.05×0.80±0.05×0.25±0.05 75
SAW750K2A21HR 75 0.50±0.05×1.00±0.05×0.25±0.05 75
SAW101K2A21H 100 0.50±0.05×0.50±0.05×0.25±0.05 100
SAW101K2A21HR 100 0.50±0.05×1.00±0.05×0.25±0.05 50
SAW201K2A21H 200 0.50±0.05×0.50±0.05×0.25±0.05 50
SAW102M2A21H 1000(±20%) 0.50±0.05×0.50±0.05×0.25±0.05 100
MB


|
MBW200K2A21P 10.0×2 0.80±0.05×0.80±0.05×0.25±0.05 50
MBW250K2A21P 12.5×2 0.80±0.05×0.80±0.05×0.25±0.05 50
MBW500K2A21P 25.0×2 0.80±0.05×0.80±0.05×0.25±0.05 50
MBW750K2A21P 37.5×2 0.80±0.05×0.80±0.05×0.25±0.05 75
MBW101K2A21P 50.0×2 0.80±0.05×0.80±0.05×0.25±0.05 100
