ディスペンサーノズル(アルク・その他ノズル)

先端スーパーロングノズル

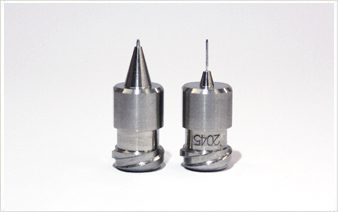

高流動性確保のためディスペンサーノズルの特徴をそのままに、先端を極限まで長くしたオリジナルノズルです。
カメラモジュールや水晶デバイスの製造など狭小部への安定した塗布を実現します。

特長

  • 狭小領域にもとどく先端長のノズル
  • カメラモジュールをはじめ狭小部への塗布の際、周辺のパーツとの接触を解決。

  • 高い流動性
  • 塗布材料の詰まりを軽減する内部テーパー形状。

  • 先端ラップ加工
  • 塗布材料の「糸引き」や「はい上がり」問題を軽減(先端ラップ無しの場合はTL=6.5mmまで製作可能)。

型番例

外観図

標準品一覧表

単位:mm

型番 先端部寸法 先端外部長さ(TL2)
内径
(Фd)
外径1
(ФD1)
外径2
(ФD2)
L-150250150SN-A996 0.15 0.25 0.45 1.50 - - - - - - -
L-200300□□□SN-△△△△ 0.20 0.30 0.50 1.50 2.00 - - - - - -
L-250350□□□SN-△△△△ 0.25 0.35 0.55 1.50 2.00 2.50 - - - - -
L-300400□□□SN-△△△△ 0.30 0.40 0.60 1.50 2.00 2.50 3.00 3.50 4.00 4.50 -
L-350450□□□SN-△△△△ 0.35 0.45 0.65 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00
L-400500□□□SN-△△△△ 0.40 0.50 0.70 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00
L-450550□□□SN-△△△△ 0.45 0.55 0.75 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00
L-500600□□□SN-△△△△ 0.50 0.60 0.80 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00

材料:SUS303

* 上記以外の寸法はご相談ください。
* □□□は先端外部長さ(TL2)によって変化します。
* △△△△は登録番号が割り振られます。
